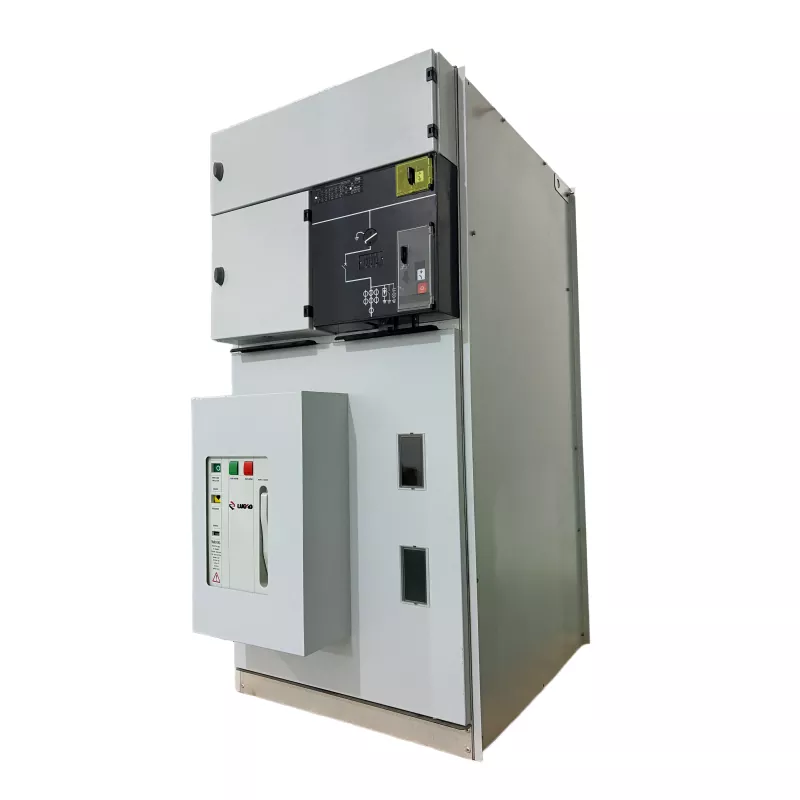

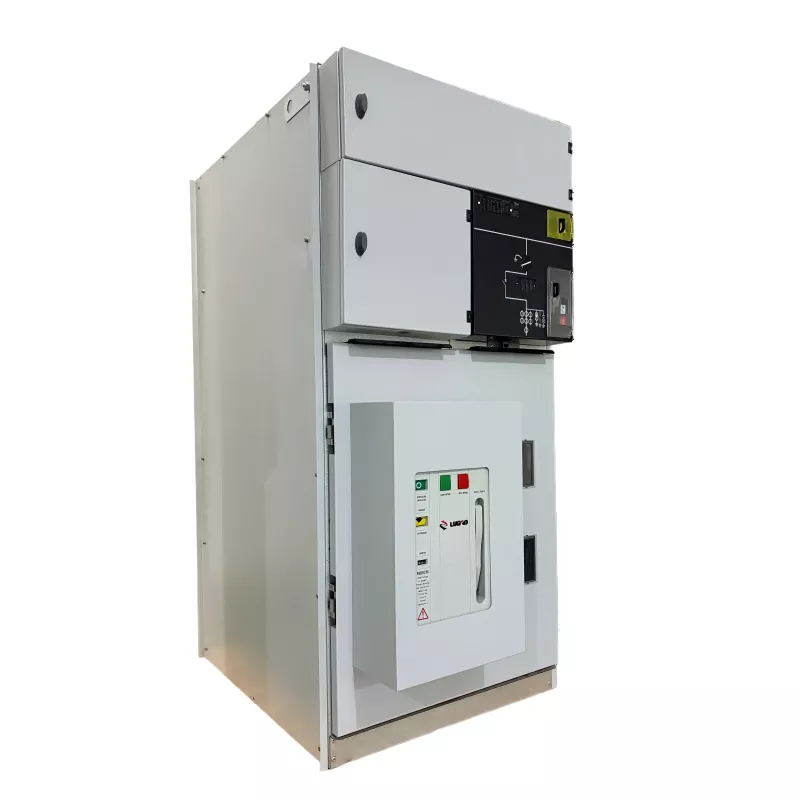

Indendørs gasisoleret ringhovedenhedskoblingspanel med VCB

Som den professionelle producent vil vi gerne give dig højkvalitets indendørs gasisoleret ringhovedenhedskoblingspanel med VCB. Det er en kompakt mellemspændingsdistributionsenhed designet til pålidelig strømstyring, beskyttelse og omskiftning i moderne elektriske netværk. Den integrerer vakuumafbryderteknologi (VCB) med gasisoleret koblingsanlæg, hvilket giver sikker og effektiv drift i indendørs miljøer.

Denne typering hovedenhed (RMU)bruges i vid udstrækning i mellemspændingsstrømdistributionssystemer til at forbinde, beskytte og isolere elektriske kredsløb. Med forseglet gasisolering og vakuumafbrydelsesteknologi tilbyder det indendørs gasisolerede ringhovedenhedskoblingspanel med VCB fremragende lysbueslukningsevne, stærk isoleringsevne og minimale vedligeholdelseskrav.

Vigtigste tekniske parametre

Ingen.	Punkt		Enhed	Parametre
1	Nominel spænding		kV	12	24	36	40.5
2	Nominel strøm		A	630/1250
3	Nominel frekvens		Hz	50/60
4	1 minuts strømfrekvens modstår spænding	Samlet værdi	kV	42	55	80	95
		Brydepunkt		48	65	95	110
5	Lynimpuls modstår spænding	Samlet værdi	kV	75	125/150	170	95
		Brydepunkt		85	150/160	185	215
6	Vurderet korttidsmodstandsstrøm	Hovedkredsløb	kA	25/2s
		Jordingskredsløb		25/2s
7	Nominel spidsmodstandsstrøm		kA	63			50
8	Nominel overførselsstrøm		A	1300~1700
9	Nominel belastnings lukkestrøm		A	630
10	Nominel kabelopladningsbrudstrøm		A	50/10
11	Ubelastet Transformer Brydestrøm		A	20
12	Kabelopladning Jordfejl Brydestrøm		A	100			80
13	Nominel kortslutningsbrudstrøm		kA	20
14	Nominel kortslutnings lukkestrøm		kA	63			50
15	Beskyttelsesklasse			IP3X
16	Belastningskontaktens levetid		Tid	5000
17	Jording Switch Life		Tid	5000

Tekniske specifikationer

Vigtigste elektriske parametre

• Nominel spænding: 12kV / 24kV / 36kV
• Nominel frekvens: 50Hz / 60Hz
• Mærkestrøm: 630A – 1250A
• Kortslutningsbrudstrøm: Op til 25kA
• Strømfrekvens modstå spænding: ≥ 42kV
• Lynimpuls modstår spænding: ≥ 75kV

Strukturelle egenskaber

• Gasisoleret kompakt koblingsanlæg design
• Integreret vakuumafbryder (VCB)
• Fuldt forseglet tankstruktur for høj pålidelighed
• Modulær konfiguration til fleksibel strømfordeling
• Velegnet til indendørs installation

Ansøgninger

DeIndendørs gasisoleret ringhovedenhedskoblingspanel med VCBanvendes i vid udstrækning i mellemspændingsdistributionsnetværk, hvor pålidelig kobling og beskyttelse er påkrævet.

• Bystrømsdistributionsnetværk
• Industrielle strømforsyningssystemer
• Erhvervsbygninger og boligfællesskaber
• Jernbane- og transportinfrastruktur
• Mine- og metalindustrien
• Power transmission og distribution projekter
• Vedvarende energinetforbindelser

Nøglefunktioner

• Forseglet vakuumafbryderdesign– DenIndendørs gasisoleret ringhovedenhedskoblingspanel med VCBbruger en solid forseglet vakuumafbryder installeret i et gaskammer af rustfrit stål. Dette design eliminerer lysbuer i hovedkredsløbet og sikrer lang elektrisk levetid med høj isoleringssikkerhed.
• Fuldt forseglet og vedligeholdelsesfri struktur– Alle højspændingskomponenter såsom samleskinner, afbryderkontakter, VCB'er og strømtransformatorer er lukket inde i en forseglet gastank, der beskytter dem mod støv, fugt og ekstern forurening.
• Kompakt struktur– Det integrerede design reducerer installationspladsen betydeligt, hvilket gør den ideel til indendørs transformerstationer, præfabrikerede transformerstationer og projekter med begrænset plads til elektriske rum.
• Høj driftssikkerhed– Udstyret med et femsikkert mekanisk låsesystem og en retningsbestemt trykaflastningskanal for at forhindre fejlbetjening og sikre sikker systemdrift.
• Smart distributionskompatibilitet– Reserverede grænseflader til elektrisk drift og automatisering muliggør nem integration i moderne intelligente strømdistributionsnetværk, understøttet af Lugaos strenge kvalitetskontrol og pålidelige produktionsstandarder.

Hvorfor vælge Lugao

• Professionel producent – Lugao Powerhar specialiseret sig i højspændings- og mellemspændingstransmissions- og distributionsudstyr.
• Avanceret produktionsteknologi– Præcisionsfremstillingsprocesser og omfattende testsystemer sikrer produktets pålidelighed.
• Streng kvalitetskontrol– Det indendørs gasisolerede ringhovedenhedskoblingspanel med VCB overholder internationale standarder, bl.a.ISO9001, SGS, CCC og CE certificeringer.
• Brancheerfaring– Mange års ekspertise inden for tørtypetransformere, olienedsænkede transformere og strømfordelingsudstyr.
• Global applikation– Lugao-løsninger er meget brugt i elnet, industri, transport og infrastrukturprojekter verden over.
• Teknisk support– Professionelt serviceteam yder teknisk vejledning og langsigtet support til globale kunder.

FAQ

1. Hvad er hovedfunktionen af ​​den indendørs gasisolerede ringhovedenhedskoblingspanel med VCB?

DeIndendørs gasisoleret ringhovedenhedskoblingspanel med VCBer designet til mellemspændingsforsyningssystemer. Det giver pålidelig kobling, beskyttelse og isolering af elektriske kredsløb, hvilket sikrer stabil strømforsyning og sikker drift i bynet, industrielle faciliteter og understationer.

2. Hvad er fordelene ved at bruge en vakuumafbryder (VCB) i RMU'en?

En vakuumafbryder tilbyder fremragende lysbueslukningsevne, lang elektrisk levetid og minimale vedligeholdelseskrav. Når den er integreret i den gasisolerede RMU-struktur, forbedrer den koblingssikkerheden, driftssikkerheden og udstyrets overordnede holdbarhed.

3. Hvor er Lugao Indoor Gas Isolated Ring Main Unit Switchgear Panel med VCB typisk installeret?

Det er i vid udstrækning installeret i indendørs strømdistributionsmiljøer såsom kompakte transformatorstationer, industrianlæg, kommercielle bygninger, boligsamfund, jernbaner og distributionssystemer for vedvarende energi, hvor pladseffektivitet og høj pålidelighed er påkrævet.

4. Hvorfor vælge Lugao til gasisoleretRMU koblingsudstyr?

Lugao leverer pålideligt strømdistributionsudstyr understøttet af avanceret produktionsteknologi, streng kvalitetskontrol og internationale certificeringer, herunder ISO9001, SGS, CCC og CE. Med stærk ekspertise inden for transformere og strømudstyr leverer Lugao stabil ydeevne, lang levetid og professionel teknisk support til globale elinfrastrukturprojekter.
