En omfattende guide til SC (B) 13--20-10kV støbt harpiks Tørtype-transformere

I modsætning til traditionelOlie-brændte transformere, SC (B) 13--20-10kV støbt harpiks Tør-type transformer udnytter epoxyharpiksstøbningsteknologi for at omdefinere præstationsstandarder, hvilket gør det til et uundværligt valg til kritisk infrastruktur og bymæssige omgivelser.

Et nærmere kig på modellen: SC (B) 13--20-10kV

Før vi udforsker dens funktioner, lad os afkode modelnavnet:

S: Repræsenterer en trefaset transformer ("S" står for "trefaset" på kinesisk).

C: Angiver støbt harpiksisolering, den vigtigste teknologi, der sikrer brandsikkerhed og holdbarhed.

(B): angiver en lavspændingsfolie-wo-spole, et designvalg, der løser almindelige problemer i traditionelle wire-sårede spoler.

13: Design -serienummeret, der afspejler avancerede tekniske iterationer for forbedret effektivitet.

: Den nominelle kapacitet spænder fra 50 kVA til 3150 KVA.

20-10 kV: Sidespændingsniveauet i højspænding.

Hvad er driftsbetingelserne for SC (B) 13--20-10 kV støbt harpiks tørt type transformatorer?

● Installationshøjde: ikke over 1000 m over havets overflade;

● Strømforsyningsspændingsbølgeform: svarende til en sinusbølge;

● Symmetri af flerfaset strømforsyningsspænding: Strømforsyningsspændinger, der er forbundet til en flerfase-transformer, skal være tilnærmelsesvis symmetrisk;

● Omgivelsestemperatur: Maksimal lufttemperatur +40 ° C; Maksimal daglig gennemsnitstemperatur +30 ° C; Maksimal årlig gennemsnitstemperatur +20 ° C; Minimum lufttemperatur -25 ° C (gældende for indendørs transformatorer).

Hvad gør rollebesætningen af ​​roller tør-type transformatorer specielle?

● Core

1. Kernen er konstrueret af koldvalsede siliciumstålplader med høj magnetisk permeabilitet, fremragende kornorientering og 45 ° fuldt skråt trappede led. Kernen bruger en speciel firkantet rørtrækpladestruktur med kerneben bundet med isolerende tape. Kerneoverfladen er belagt med en speciel harpiks for at forhindre fugt og rust, hvilket effektivt reducerer tab uden belastning, ikke-belastningsstrøm og kerne støj.

2. Safe, flammehæmmende og forureningsfri, det kan installeres direkte i belastningscentret.

3. MEDLÆGGENDE-FREE, Let at installere og lave samlede driftsomkostninger.

4. Høj fugtbestandighed muliggør normal drift ved 100% fugtighed og kan sættes i drift efter et strømafbrydelse uden forudtørring.

5. Lavtab, lav delvis udladning, lav støj og stærk varmeafledning er alle garanteret. Det er udstyret med et omfattende temperaturbeskyttelseskontrolsystem, det giver pålidelig sikkerhed for sikker transformerdrift. Høj pålidelighed. Baseret på operationelle undersøgelser af produkter, der allerede er i drift, har produktets pålidelighedsindikatorer nået internationale faglige standarder.

● Foliespole

Den lavspændingsvikling bruger et enkelt stykke kobberfolie sammen med isolering af klasse F, såret på en dedikeret lavspændingsfolie-viklingsmaskine. Folie-spoler adresserer effektivt de fremtrædende problemer med høj kortslutningsstress, ampere-sving-ubalance, dårlig varmeafledning, vikling af helixvinkelfejl og ustabil manuel svejsekvalitet forbundet med lavspændingsprodukter med høj strøm. Vores firma bruger også harpiks-potting og hærdning til at skabe en fugt- og pletbestandig finish.

● Temperaturstyringsenhed

Transformatoren bruger et BWDK -seriesignaltermometer. Temperaturføleren er indlejret i den øverste halvdel af lavspændingsspolen, detekterer og viser automatisk driftsfugtighedsniveauet for hver af de tre faser. Det har også over-temperaturalarm og trippingfunktioner.

● Spændingskonvertering

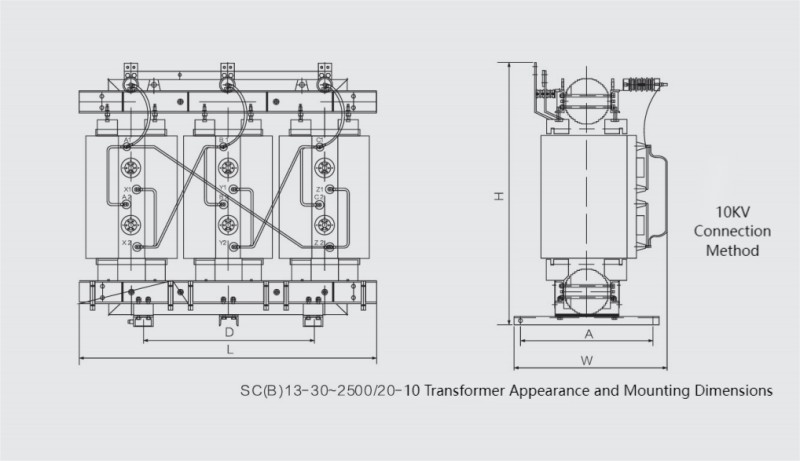

Stikket tillader spændingskonvertering mellem 10 kV og 20 kV i forskellige positioner, der opfylder kravene i henholdsvis 10 kV og 20 kV -systemer.

Hvem har brug for denne transformer?

Sikkerhed kan ikke forhandles i kraftsystemer, især i højrisiko eller befolkede områder. SC (B) 13--20-10 kV transformer er bygget til at udmærke sig i denne henseende med funktioner, der adresserer brandfarer, fugt og operationel stabilitet. Brandbestandig, forureningsfri betjeningsepoxyharpiks, transformerens isoleringsmateriale, er iboende flammehæmmende. Det frigiver ikke giftige gasser, når de udsættes for høje temperaturer og kan modstå kortvarig overophedning uden at tage ild. Dette gør transformeren ideel til brandfølsomme placeringer såsom:

● Underjordiske rum: Undergrundsbaner, miner og tunneler.

● Offentlige bygninger: Skoler, hospitaler og kommercielle centre.

● Kritiske faciliteter: kraftværker, oliefelter og højhuse.

I modsætning tilOlie-brændte transformere, Der er ingen risiko for jord- eller vandforurening fra lækager - tilpasset moderne miljøstandarder.

Tekniske specifikationer: Tallene bag forestillingen

For at forstå transformerens alsidighed, lad os se på dens vigtigste tekniske parametre:
