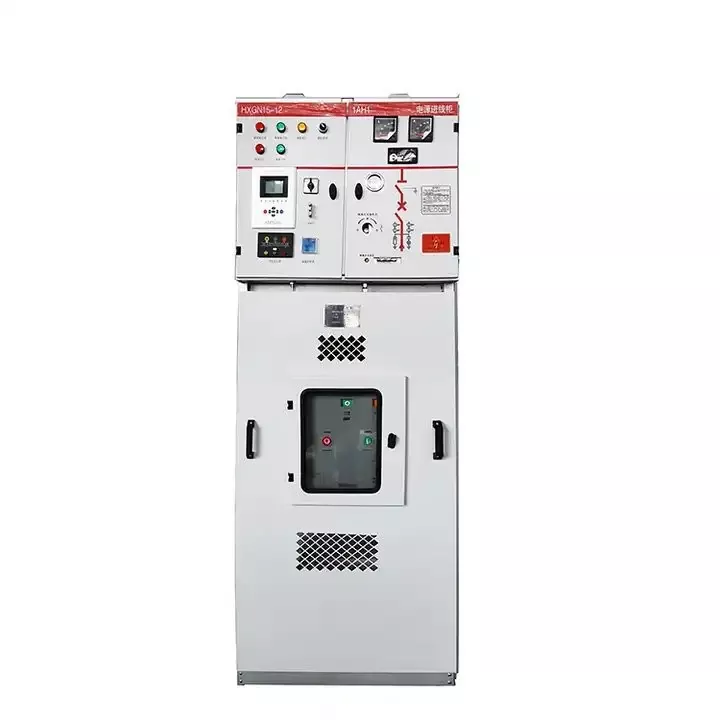

12KV Sf6 højspændingsring Hovedenhedskoblingsudstyr

Som producent og leverandør i Kina tilbyder vi tilpasset 12KV Sf6 High Voltage Ring Main Unit Switchgear i høj kvalitet, men til en billig pris for grossister. DeHøjspændings RMUhar et metalindkapslet skab med en ekstrem høj beskyttelsesgrad, der effektivt forhindrer ekstern fugt i at trænge ind i skabet og forlænger derved komponenternes levetid. Den overordnede struktur er fast, hvilket gør den praktisk for operatører at bruge, samtidig med at behovet for hyppig vedligeholdelse minimeres. Kabinettet er sammensat af flere sektioner, herunder samleskinnerummet og forseglet rum til hovedskinnen, instrumentrummet til montering af relæer og endelig kabelrummet, der er ansvarligt for tilslutning af indgående og udgående kabler. Det forseglede rum er udstyret med kontakter til operationer som tilslutning og isolering, hvilket gør det brugervenligt for operatører.

12KV Sf6 High Voltage Ring Main Unit Switchgear bruger svovlhexafluorid til isolering, med en relativt enkel struktur og høj omkostningseffektivitet. Komponenterne inde i kabinettet kan vælges i henhold til de faktiske krav, og kabinetterne kan kombineres til et multikredsløbsringnetværk. Det samlede volumen er relativt kompakt, hvilket gør det velegnet til industriparker, kommercielle komplekser og andre områder.

Parameter

Driftsmiljø

1. Det normale driftstemperaturområde er -40°C til +55°C. Hvis temperaturen overstiger dette område, skal tilpasning diskuteres med LUGAO.

2. Den normale relative luftfugtighed bør være mindre end 95%.

3. Standarddriftshøjden er mindre end 4.000 meter.

4. Under installationen må skabet ikke vippes; den skal placeres oprejst og underlaget i vater.

5. Koblingsudstyret må ikke nedsænkes i vand i længere tid.

6. Holdes væk fra områder med kemisk gaskorrosion eller eksplosionsfare.

Funktioner

Enhedens kabinet, adgangsdøre og øvre kammer gennemgår præcisionssprøjtebelægning, hvilket sikrer en holdbar, ensartet beskyttende finish, der beskytter mod miljøkorrosion og mekanisk slid. Alle skabe har en primær jordingsskinne designet til at muliggøre sikker jording tæt på kabinettets strukturelle ramme. Metalkomponenter - inklusive jordforbindelseskontakter og sammenlåsningsmekanismer - er omhyggeligt bundet til jordskinnen, mens kobberfletforbindelser bruges ved skruefaste samlinger for at sikre elektrisk kontinuitet og fejlstrømspredning.

For at afbøde internt overtryk og lysbuerelaterede risici er et trykaflastningspanel strategisk integreret i kabinettets bageste struktur, designet til sikkert at regulere gasudledning i sjældne fejlscenarier. Det øverste samleskinnerum er sikret med manipulationssikre skruer, hvilket giver nem ekstern adgang til skinneforbindelser under installation eller vedligeholdelse. Det øverste hjælpeenhedskammer tilbyder alsidige konfigurationsmuligheder, der kan rumme klemrækker, kontrolmoduler og andre komponenter. Ved at hæve dette underrum optimerer designet pladsen til relæbeskyttelsessystemer, hvilket øger driftseffektiviteten.

Navnlig har belastningsafbryderen og jordingskontakten en modulær låsemekanisme, mens jordforbindelseskontakten og adgangsdøren anvender et positivt låsesystem. Gennem en defineret operationssekvens - lukning af døren, aktivering af jordingskontakten og aktivering af belastningsafbryderen - opnås automatisk interlock-funktionalitet. Denne sekventielle logik minimerer driftsfejl, forhindrer uautoriseret adgang under aktiv drift og forstærker overordnede systemsikkerhedsprotokoller, hvilket sikrer overholdelse af strenge industrielle sikkerhedsstandarder.
