Hvilket højspændingskoblingsudstyr er det rigtige for en sikrere og mere stabil strømfordeling?

Hvorfor betyder valget af højspændingskoblinger så meget?

I et højspændingsdistributionssystem kan en svag beslutning påvirke hele det elektriske netværk. Et skab, der ser acceptabelt ud på et tilbudsseddel, kan stadig skabe problemer, hvis dets brydeevne ikke er afstemt korrekt, hvis fremføringsarrangementet er uhensigtsmæssigt, hvis isoleringssystemet er uegnet til stedets miljø, eller hvis leverandøren ikke kan levere klare tegninger og testdokumenter.

Købere kommer ofte tilHøjspændingsafbrydermed en simpel anmodning: de har brug for udstyr, der kan kontrollere, beskytte og isolere elektriske kredsløb sikkert. Det reelle krav er dog normalt mere komplekst. Et stålværk har brug for udstyr, der kan klare krævende belastninger. Et transformerstationsprojekt har brug for en stabil beskyttelseskoordinering. Et kommercielt kompleks kan bekymre sig om kompakt layout og nem betjening. Et vedvarende energiprojekt kan have behov for pålidelig nettilslutning og fremtidig udvidelse. En minedrift eller petrokemisk facilitet kan have behov for stærkere miljøresistens og sikrere drift under barske forhold.

Derfor bør udvælgelsesprocessen ikke starte med "Hvilken model er billigst?" Det skal begynde med "Hvilken konfiguration vil holde systemet sikkert, stabilt, vedligeholdeligt og egnet til webstedet over mange år?" Det spørgsmål beskytter køberen mod skjulte omkostninger. Det hjælper også ingeniører og indkøbsteams med at tale det samme sprog, når de gennemgår tekniske forslag.

Hvilke problemer hjælper højspændingskoblinger med at løse?

En korrekt designetHøjspændingsafbrydersystemet hjælper med at håndtere flere alvorlige risici i strømdistribution. Den tænder og slukker ikke bare for strømmen. Den adskiller defekte sektioner, understøtter sikker vedligeholdelse, beskytter tilsluttet udstyr og hjælper operatører med at kontrollere det elektriske netværk med mere selvtillid.

• Fejlisolation:Når der opstår en kortslutning eller unormal tilstand, skal koblingsudstyret hjælpe med at isolere det berørte kredsløb hurtigt og sikkert.
• Personalesikkerhed:Sammenlåsende systemer, jordingsfunktioner, indikation under spænding og kabinetdesign hjælper med at reducere driftsfejl.
• Beskyttelse af udstyr:Transformatorer, kabler, motorer, kondensatorer og downstream distributionsudstyr har brug for koordineret beskyttelse.
• System kontinuitet:Et veltilrettelagt skabsarrangement kan reducere omfanget af udfald og understøtte lettere vedligeholdelsesplanlægning.
• Pladshåndtering:Kompakt eller modulært koblingsudstyr kan hjælpe projekter, hvor pladsen til det elektriske rum er begrænset.
• Projektstandardisering:Tydelige tegninger, testede komponenter og gentageligt kabinetdesign gør installation og fremtidig udvidelse lettere.

For købere udmønter disse fordele sig i færre uventede nedlukninger, færre sikkerhedsproblemer og mindre forvirring under installationen. For entreprenører er værdien også praktisk: Når udstyret ankommer med korrekt dokumentation, mærket ledningsføring, korrekt emballage og en klar konfiguration, bruger stedets team mindre tid på at løse undgåelige problemer.

Hvilken type højspændingskoblingsudstyr passer til forskellige projektforhold?

Der er ikke en enkelt bedste type for hvert projekt. Det rigtigeHøjspændingsafbryderafhænger af spændingsniveau, tilgængelig plads, miljø på stedet, driftsvaner, budget, vedligeholdelseskapacitet og projektstandarder. En almindelig fejl er kun at vælge et skab, fordi et andet projekt brugte det. Elektriske systemer kan se ens ud på papiret, men deres stedforhold og driftsprioriteter kan være meget forskellige.

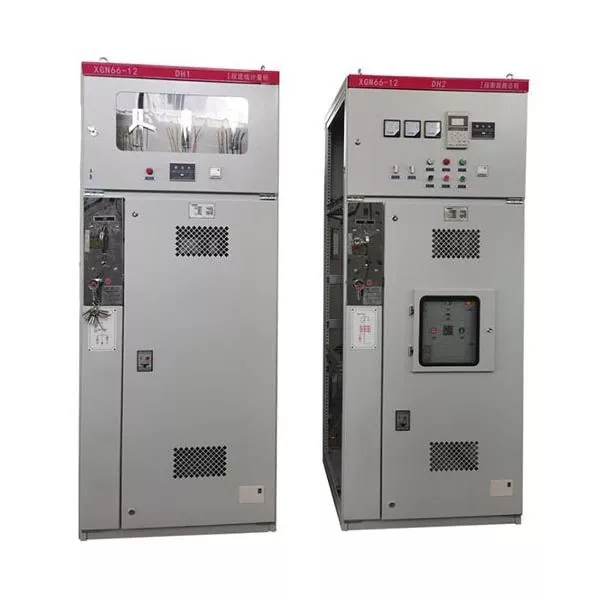

Luftisoleret koblingsudstyrvælges ofte, når projektet har tilstrækkelig installationsplads, og køber ønsker en konstruktion, der er forholdsvis ligetil at efterse og vedligeholde. Det kan være velegnet til mange industri- og forsyningsapplikationer, hvor miljøforhold er håndterbare, og vedligeholdelsesteams er tilgængelige.

Gasisoleret koblingsudstyrovervejes ofte, når pladsen er begrænset, eller når miljøet er fugtigt, forurenet, kystnært, støvet eller på anden måde udfordrende. Dens forseglede design kan understøtte kompakte layouts og reducere eksponeringen for eksterne forhold. For bystationer, underjordiske faciliteter og højpålidelige projekter kan dette være en stor fordel.

Vakuumafbryder koblingsudstyrer meget værdsat for pålidelig afbrydelsesydelse og lavere rutinevedligeholdelseskrav sammenlignet med nogle ældre teknologier. Det er almindeligt anvendt i mellem- og højspændingsdistributionsprojekter, hvor koblingspålidelighed er et stort problem.

SF6 isolerede løsningerer almindeligvis forbundet med kompakthed og stærk isoleringsevne. Købere bør også overveje gashåndtering, overvågning, tætningskvalitet og lokale miljøkrav, når de vurderer denne mulighed.

Metalindkapslet eller pansret aftageligt koblingsudstyrkan være attraktivt, når sikkerhedsadskillelse, modulopbygning og vedligeholdelsesadgang er vigtige. Det aftagelige design kan hjælpe teknikere med at inspicere eller udskifte komponenter mere bekvemt, afhængigt af projektkonfigurationen.

Hvad skal købere tjekke, før de afgiver en ordre?

Den sikreste købsproces er bygget op omkring teknisk bekræftelse, ikke gætværk. Inden du afgiver en ordre påHøjspændingsafbryder, bør købere indsamle nok projektoplysninger for at undgå uoverensstemmende udstyr. En professionel leverandør kan hjælpe med at gennemgå disse detaljer, men køberen bør stadig forstå, hvad der betyder noget.

1. Nominel spænding og systemspænding:Skabet skal matche det elektriske system og gældende projektstandarder.
2. Nominel strøm:Kontinuerlige strømkrav bør bekræftes i henhold til belastningsbehov og fremtidig udvidelse.
3. Kortslutningsbrudkapacitet:Dette skal svare til systemets fejlniveau. At undervurdere dette punkt kan skabe alvorlig sikkerhedsrisiko.
4. Indgående og udgående feeder arrangement:Antallet af fremføringer, kabelindføringsretning, samleskinnearrangement og reserveret plads skal være klart.
5. Beskyttelses- og kontrolordning:Relætype, måling, kommunikationsgrænseflade, SCADA-kompatibilitet og kontrollogik bør gennemgås tidligt.
6. Installationsmiljø:Højde, temperatur, fugtighed, støv, salttåge, seismiske krav og indendørs eller udendørs placering kan alle påvirke designet.
7. Driftsmetode:Manuelle, motoriserede, lokale, fjerntliggende eller intelligente overvågningsbehov bør bekræftes før produktion.
8. Test og dokumentation:Rutinemæssige testrapporter, tegninger, manualer, certifikater og pakningsdetaljer bør være en del af projektsamtalen.

Sammenligningstabel for valg af højspændingskoblingsudstyr

Hvordan kan vedligeholdelsesplanlægning reducere langsigtede risici?

Selv godt lavetHøjspændingsafbryderhar brug for en vedligeholdelsesplan. Målet er ikke at åbne skabe unødigt, men at holde udstyret i en kendt og pålidelig stand. Vedligeholdelsesplanlægning bør tage hensyn til stedets forhold, omskiftningsfrekvens, udstyrs alder, fabrikantens vejledning og vigtigheden af ​​den tilsluttede belastning.

Fælles inspektionspunkter omfatter kabinettets renhed, isoleringstilstand, tæthed af skinneforbindelser, betjeningsmekanismens bevægelse, jordforbindelse, relæstatus, sekundær ledningstilstand, låsefunktion, kontaktslid og tegn på overophedning. I fugtige omgivelser kan kondenskontrol og varmelegemefunktion blive særligt vigtige. På støvede industriområder kan rengøring og tætningskontrol forhindre isoleringsproblemer.

Mange fejl er ikke pludselige mysterier. De begynder som små tegn: en løs forbindelse, unormal temperatur, ældning af isolering, dårlig smøring, beskadigede sekundære ledninger eller en skabslåge, der ikke lukker ordentligt. Når vedligeholdelsesteams registrerer disse detaljer og handler tidligt, reducerer de chancen for nødstop.

• Hold driftsjournaler og vedligeholdelseslogfiler konsekvente.
• Kontroller temperaturstigning og unormal lugt efter tung belastning.
• Efterse mekaniske dele for jævn bevægelse og korrekt positionering.
• Bekræft, at aflåsninger og jordforbindelsesanordninger fungerer efter hensigten.
• Rengør isoleringsoverflader omhyggeligt i henhold til sikre procedurer.
• Gennemgå relæindstillinger, når systembelastningen eller netstrukturen ændres.

Hvad gør en leverandør nemmere at arbejde med?

En god leverandør gør mere end at sende et skab. ForHøjspændingsafbryder, bør leverandøren hjælpe købere med at bekræfte tekniske detaljer, undgå konfigurationsfejl og forstå, om en foreslået løsning passer til de reelle projektbetingelser. Dette er især vigtigt for oversøiske projekter, hvor kommunikation, dokumentation, emballering og eftersalgssupport kan påvirke det endelige resultat.

Lugao Power Co., Ltdfremstiller elektrisk strømudstyr til distributionsprojekter og kan understøtte diskussioner omkring koblingsudstyrskonfiguration, kabinetstruktur, isoleringsvalg, tegninger og tekniske krav. For købere, der ikke er sikre på, om de skal vælge AIS, GIS, SF6, vakuumafbryderskabe eller metalindkapslede løsninger, kan tidlig teknisk kommunikation hjælpe med at indsnævre beslutningen.

En praktisk leverandør bør være i stand til at yde flere former for support:

• Gennemgang af projektets spænding, strøm, feeder-mængde og beskyttelseskrav.
• Skræddersyet skabsarrangement baseret på stedets layout og applikationsbehov.
• Tydelige tekniske tegninger og produktdokumentation før produktionsbekræftelse.
• Rutinetest og kvalitetskontrol før forsendelse.
• Eksportemballage velegnet til langdistancetransport.
• Kommunikationssupport til installation, idriftsættelse og senere vedligeholdelsesspørgsmål.

Indkøbsteams bør også være opmærksomme på lydhørhed. Hvis en leverandør ikke kan besvare vigtige spørgsmål før ordren, kan projektet stå over for mere usikkerhed efter ordren. God kommunikation er ikke dekoration; det er en del af risikokontrollen.

FAQ om højspændingskoblingsudstyr
