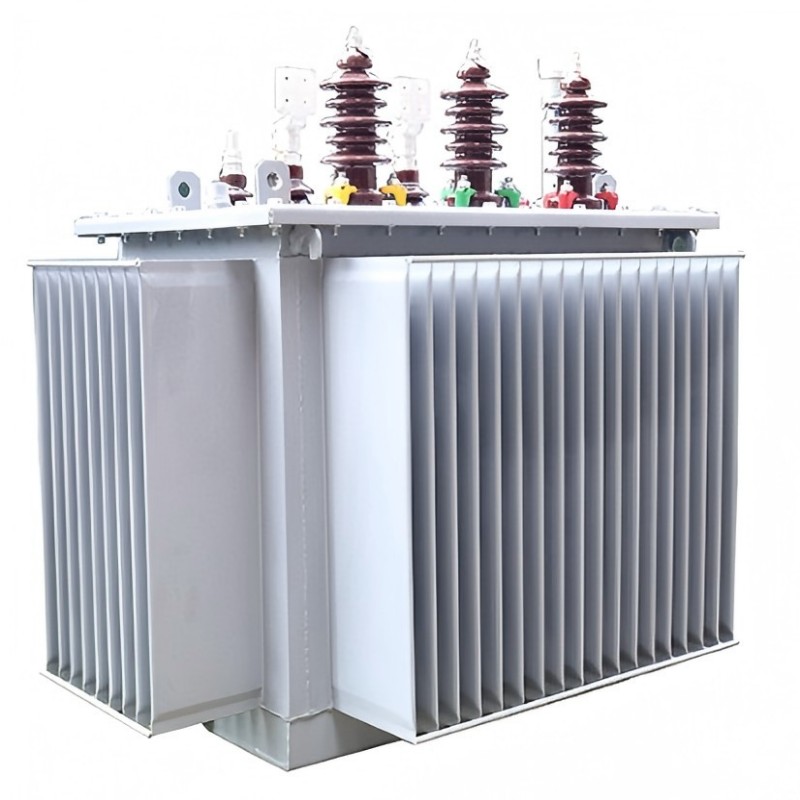

Hvad er arbejdsprincippet for en olie-nedsænket transformer?

Transformere i oliehjælpe med kraftoverførsel og distribution ved at håndtere netspændingskonvertering. Det grundlæggende arbejdsprincip bygger på Faradays lov om elektromagnetisk induktion. En transformer inkluderer en primær vikling, en sekundær vikling og en magnetisk kerne, der forbinder dem. Når vekselstrøm løber gennem primærviklingen under drift, skaber det et konstant skiftende magnetfelt i kernen. Dette skiftende felt inducerer så en spænding i sekundærviklingen. Omdrejningsforholdet mellem de to viklinger afgør, om spændingen stiger eller falder.

Kernen kommer fra stablede siliciumstålplader. Den danner en magnetisk bane med lav resistivitet for at skære ned på hvirvelstrøms- og hysteresetab. Viklingssystemet har de primære og sekundære viklinger. Præcis drejningsdesign opnår den nødvendige spændingstransformation. Olietanken rummer isoleringsolien. Dens eksterne køleplade øger varmeafledningsområdet. Beskyttelsessystemet har en oliekonservator, en affugter og en trykaflastningsanordning. Disse dele sikrer sikker drift under forskellige forhold. Tilpasning virker til specielle applikationer. Den bruger specialiserede komponenter eller tilføjer og fjerner dele efter behov.

En step-up transformer hæver spændingen fra den primære side til den sekundære side. Normalt har den sekundære vikling flere vindinger end den primære. Vekselstrøm passerer gennem primærviklingen med færre vindinger. Det genererer en vekslende magnetisk flux i kernen. Denne flux inducerer en højere spænding i sekundærviklingen med flere vindinger. Step-up transformere tillader spændingsstigninger. De gør kraftoverførsel over lange afstande mulig.

Step-down transformere sidder for enden af ​​et strømsystem. De opnår spændingskonvertering med et præcist drejningsforholdsdesign. De sænker spændingen fra den primære side til den sekundære side. Sekundærviklingen har tilsvarende færre vindinger. De konverterer højspænding fra transmissionsnettet til en lavere spænding til brugerapplikationer.

Under netdrift viltransformerholder en konstant frekvens, mens spænding og strøm ændres. Den transmitterede effekt forbliver stort set konstant. Når spændingen stiger, falder strømmen proportionalt. Det modsatte sker, når spændingen falder. Den isolerende olie afleder varme effektivt. Det beskytter også interne komponenter mod fugt og oxidation. Dette forlænger transformatorens levetid en del.
