Koblingsudstyr er rygraden i ethvert moderne elektrisk kraftsystem. Fra generatorterminalerne på et kraftværk til det sidste fordelingstavle i en kommerciel bygning udfører koblingsudstyr de væsentlige funktioner som switching, beskyttelse, isolering og overvågning, der holder strømmen flydende sikkert og pålideligt. Uden den ville hverken kontrolleret drift eller sikker fejlhåndtering af elektriske netværk være mulig.
Efterhånden som den globale efterspørgsel efter elektricitet vokser, elnetværk bliver mere komplekse, og integrationen af vedvarende energikilder accelererer, udvikler kravene til koblingsudstyr sig hurtigt. Højere kortslutningsmodstandsklassificeringer, smartere beskyttelseskoordinering, digital overvågningsintegration og strengere miljøpræstationsstandarder omformer de specifikationer, der efterspørges af forsyningsselskaber, industrielle operatører og infrastrukturudviklere verden over.
Denne hvidbog giver en grundig undersøgelse af koblingsudstyrsteknologi på tværs af spændingsklasser - fra lavspændingsdistributionskoblingsanlæg til mellemspændingsringhovedenheder og højspændingsmetalindkapslede koblingsanlæg. Den dækker de tekniske principper, der ligger til grund for hver produktkategori, de vigtigste præstationsparametre og standarder, der styrer specifikationer, primære applikationsdomæner og en struktureret indkøbsmetode til at vejlede beslutninger om teknologiudvælgelse.
Lugao Power Co., Ltd. er en førende Kina-baseret producent af hele spændingsområdet for koblingsudstyr, der tilbyder produkter certificeret til IEC-, ANSI- og IEEE-standarder med OEM-kapacitet, stærk tilpasset teknisk support og omfattende global eksporterfaring. Dette dokument præsenterer også Lugao Powers produktportefølje, produktionskapaciteter og konkurrencedygtige positionering som en pålidelig forsyningspartner til globale koblingsanlægsprojekter.
Den globale installerede elproduktionskapacitet oversteg 9.000 GW i 2024 og fortsætter med at vokse med cirka 3 % årligt. Hver watt af denne kapacitet - uanset om den genereres af kul, gas, atomkraft, vandkraft, solenergi eller vind - skal passere gennem koblingsanlæg flere gange på sin rejse fra generator til forbruger. Den pålidelige og sikre drift af denne koblingsanlægsinfrastruktur er ikke kun en teknisk overvejelse; det er en forudsætning for, at det moderne samfund kan fungere.
Elektricitetsadgang, netværkspålidelighed og hastigheden af infrastrukturudvidelsen er afgørende faktorer for økonomisk konkurrenceevne. Strømafbrydelser forårsaget af koblingssvigt koster industrielle økonomier milliarder af dollars årligt i tabt produktion og beskadiget udstyr. Omvendt muliggør veldesignede, korrekt vedligeholdte koblingssystemer netværk med høj tilgængelighed, der understøtter alt fra hospitalsdrift til halvlederfabrikation til datacentertjenester.
Det globale marked for koblingsudstyr blev vurderet til omkring USD 127 milliarder i 2023 og forventes at vokse med en CAGR på 6,8-7,9% gennem 2030, og nå op på en estimeret USD 200-215 milliarder. De primære vækstdrivere omfatter:
| Område | 2023 (USD B) | 2030F (USD B) | CAGR | Primær driver |
| Asien-Stillehavsområdet | USD 52,4 | USD 87,6 | 7,6 % | Industrialisering |
| Europa | USD 28,1 | USD 44,8 | 6,9 % | Netopgradering, SF₆ udfasning |
| Nordamerika | USD 24,6 | USD 39,4 | 7,0 % | Aldring infra, RE-udbygning |
| Mellemøsten og Afrika | USD 12,3 | USD 22,1 | 8,7 % | Elektrificering |
| Latinamerika | USD 9,6 | USD 15,7 | 7,2 % | Netudvidelse |
Tabel 1 — Globalt omstillingsmarked efter region, 2023-2030 (vejledende)
Udtrykket "koblingsudstyr" refererer samlet til kombinationen af elektriske afbryderkontakter, sikringer, afbrydere og tilhørende kontrol-, beskyttelses-, målings- og overvågningsudstyr samlet som et koordineret, integreret system. Koblingsudstyr styrer, beskytter og isolerer elektrisk udstyr i strømsystemer. Det er grænsefladen mellem strømnettet og de belastninger, det betjener, og netværkets beskyttelses- og håndhævelsesmekanismer, der holder beskyttelses- og håndhævelsesmekanismen for.
En koblingsenhed kan variere i fysisk skala fra en enkelt lavspændingsfordelingstavle, der optager et par hundrede millimeter vægplads, til en gasisoleret højspændingstransformatorstation, der strækker sig over tusindvis af kvadratmeter. På trods af dette skalaområde udfører alle koblingsanlæg det samme sæt grundlæggende funktioner.
| Fungere | Beskrivelse og betydning |
| Skifter | Fremstilling og afbrydelse af elektriske kredsløb under normale driftsforhold. Muliggør planlagte netværksrekonfigurationer, belastningsoverførsler og udstyrsisolering til vedligeholdelse. |
| Beskyttelse | Detektering af unormale forhold (overstrømme, kortslutninger, jordfejl, spændingsudsving) og initiering af hurtige kredsløbsafbrydelser for at begrænse udstyrsskader og forhindre kaskadefejl. |
| Isolation | Skaber et bevist, synligt, sikkert elektrisk brud i et kredsløb, der gør det muligt for personalet at arbejde på spændingsløst udstyr uden risiko for utilsigtet genaktivering. |
| Måling og måling | Måling af spænding, strøm, effekt, energi, effektfaktor og harmoniske til fakturering, overvågning, belastningsstyring og vurdering af strømkvalitet. |
| Overvågning & Kontrol | Tilvejebringelse af lokal og fjernsynlighed af kredsløbsstatus, alarmforhold og udstyrstilstand; muliggør fjernkoblingsoperationer via SCADA eller understationsautomatiseringssystemer. |
Tabel 2 — De fem kernefunktioner i koblingsudstyr
Den mest kritiske og teknisk krævende funktion af koblingsudstyr er fejlstrømsafbrydelse. Når der opstår en kortslutning i et strømsystem, kan fejlstrømme nå værdier 10-50 gange den normale driftsstrøm inden for millisekunder. Hvis de ikke afbrydes hurtigt, vil disse fejlstrømme forårsage katastrofal termisk og mekanisk skade på kabler, transformere og andet udstyr.
Afbryderen - den primære afbrydelsesanordning i en koblingsenhed - skal udføre tre handlinger i hurtig rækkefølge: opdage fejlen (via tilhørende beskyttelsesrelæer), adskille de elektriske kontakter og slukke den lysbue, der dannes mellem de adskillende kontakter. Lysbuens ekstinktionsmekanisme er den vigtigste differentiator mellem forskellige afbryderteknologier og diskuteres detaljeret i kapitel 7.
Den mest grundlæggende klassificering af koblingsudstyr er ved det spændingsniveau, som det fungerer ved. Spændingsniveauet bestemmer de nødvendige isolationsafstande, lysbueenerginiveauer, udstyrsdimensioner og gældende standarder. Industristandardspændingsklassifikationen er:
| Spændingsklasse | Spændingsområde | Typiske applikationer | Primære standarder |
| Lavspænding (LV) | Op til 1.000 V AC | Bygningsdistribution, motorstyring, industripaneler | IEC 61439, IEC 60947, UL 508A |
| Mellemspænding (MV) | 1 kV – 52 kV | Primær distribution, industriforsyning, VE-projekter | IEC 62271-100 / -200 / -202 |
| Højspænding (HV) | 52 kV – 800 kV | Transmissionsstationer, netforbindelser | IEC 62271-100 / -203, IEEE C37 |
| Ultrahøj spænding (UHV) | Over 800 kV | Langdistance HVDC/HVAC transmissionsrygrad | IEC 62271 (special) |
Tabel 3 — Klassificering af koblingsudstyr efter spændingsniveau
Note:Definitioner af "mellemspænding" og "højspænding" varierer mellem standardorganer og regionale konventioner. I IEC-terminologi dækker HV alle spændinger over 1 kV med en yderligere skelnen mellem "højspænding" (1-52 kV, nogle gange kaldet MV af praktiserende læger) og "ekstra høj spænding" (EHV) over 52 kV. Denne hvidbog bruger praktiserende konventionen: LV ≤1 kV; MV = 1-52 kV; HV = 52–800 kV.
Ud over spændingsniveau er koblingsudstyr også klassificeret efter flere andre vigtige dimensioner:
| Dimension | Kategorier |
| Isoleringsmedium | Luftisoleret (AIS), Gasisoleret SF₆ (GIS), Vakuum, Olie (legacy), Fast dielektrisk |
| Indkapslingstype | Metalindkapslet, metalbeklædt, skabstype, åben type (udendørs) |
| Afbryder medium | Luftblæsning, olie, vakuum, SF₆, CO₂ / ren luft (fremkommer) |
| Indendørs / Udendørs | Indendørs koblingsudstyr (kontrolleret miljø); Udendørs koblingsudstyr (vejrbestandig konstruktion) |
| Fast / Udtagelig | Fastmonterede afbrydere (lavere omkostninger, mindre fleksibilitet) vs. udtrækkelige/udtrækkelige afbrydere (lettere vedligeholdelse, varm-udskiftning) |
Tabel 4 — Yderligere dimensioner for koblingsudstyrsklassifikation
Lavspændingskoblingsudstyr fungerer ved systemspændinger op til 1.000 V AC (eller 1.500 V DC), og dækker det sidste trin af strømfordelingen til slutbrugerne. LV-koblingsudstyr er det mest talrige efter enhedstal af enhver koblingsudstyrskategori - bogstaveligt talt milliarder af enheder er installeret over hele verden i bolig-, kommercielle- og industribygninger, datacentre, hospitaler og produktionsfaciliteter. På trods af dets lavere spændingsniveau er LV-afbryderudstyr ikke enkelt; moderne LV-systemer skal håndtere store fejlstrømme, komplekse harmoniske miljøer, høje tætheder af tilsluttede belastninger og stadig mere sofistikerede strømkvalitets- og energistyringskrav.
En lavspændingskoblings- og kontrolenhed (LVSCA), defineret af IEC 61439, inkorporerer typisk følgende funktionelle komponenter:

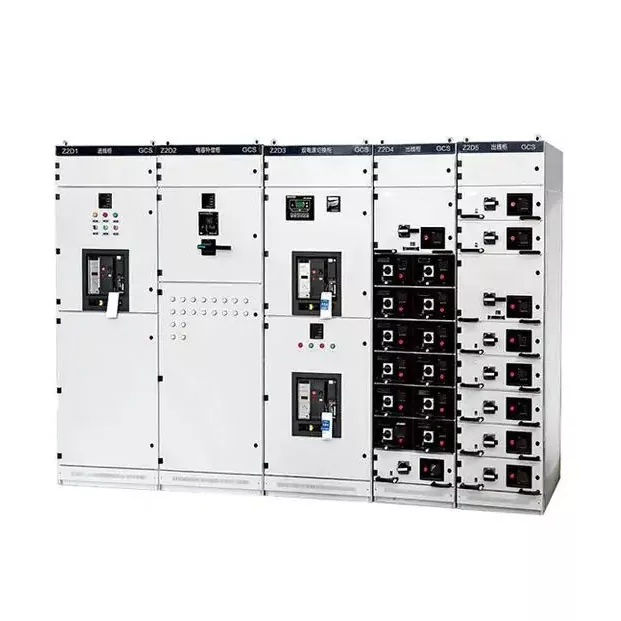

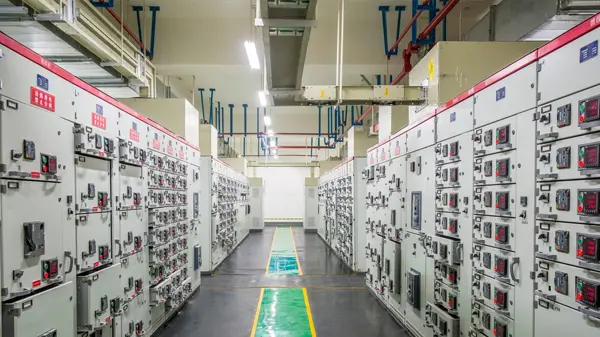

Figur 1 — Lavspændings hoveddistributionskoblingsudstyr
IEC 61439 definerer flere typer lavspændingskoblings- og kontroludstyr (LVSCA'er) baseret på deres konstruktion og funktionelle egenskaber:
| Parameter | Beskrivelse og typiske værdier |
| Nominel spænding (Ue) | Enhedens driftsspænding. Fælles værdier: 230/400 V, 400/690 V, 1.000 V. |
| Nominel strøm (ind) | Maksimal kontinuerlig strøm, som enheden kan bære uden at overskride temperaturgrænserne. Rækkevidde: 63 A til 6.300 A. |
| Kortslutningsmodstand (Icw) | Peak og kort tid modstår strøm. Typiske værdier: 25 kA, 50 kA, 80 kA (1 s eller 3 s). |
| Brydekapacitet (Icu / Ics) | Ultimativ (Icu) og service (Ics) kortslutningsbrudkapacitet for afbrydere. Skal overskride den maksimale potentielle fejlstrøm ved installationspunktet. |
| Beskyttelsesgrad (IP) | IP3X minimum for indendørs industri; IP54 eller IP65 til udendørs eller barske miljøer i henhold til IEC 60529. |
| Form for indre Adskillelse | IEC 61439 Forms 1–4b definerer adskillelse mellem funktionelle enheder og samleskinner. Højere former forbedrer sikkerheden og indeslutning af fejl. |
Tabel 5 — Tekniske parametre for LV-koblingsudstyr

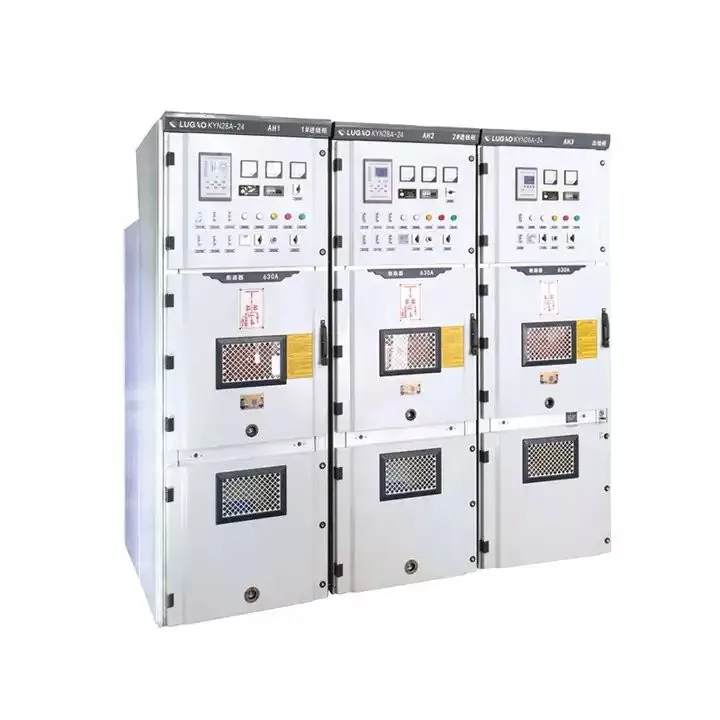

Mellemspændingskoblingsudstyr fungerer i området fra 1 kV til 52 kV og repræsenterer det primære koblings- og beskyttelsesniveau for strømdistributionsnetværk. Det findes ved de sekundære terminaler på bulktransmissionsstationer, i primære distributionsstationer, i store industrianlæg, ved tilslutningspunktet for vedvarende energianlæg og inden for transformerstationer af bokstype. MV-koblingsudstyr bestemmer fejlafhjælpningshastigheden, beskyttelsesselektiviteten og driftsfleksibiliteten for distributionsnettet.
MV-segmentet gennemgår den mest betydningsfulde teknologitransformation af enhver kategori af koblingsudstyr, drevet af udfasningen af SF₆-gas, integrationen af digital beskyttelse og overvågning og kravene til smart grid-arkitekturer.
| Konstruktionstype | Karakteristika og applikationer |
| Metalindkapslet koblingsudstyr | Alle strømførende dele er indesluttet i et jordet metalkabinet med separate rum til samleskinner, koblingsenheder og kabelforbindelser. Standard for moderne indendørs MV-installationer (IEC 62271-200). |
| Metalbeklædt koblingsudstyr | En underkategori med fulde metalliske barrierer mellem alle strømførende dele og rum. Højeste niveau af intern fejlindeslutning (IEC 62271-200 LSC2B). |
| Kabine-type koblingsudstyr | Ikke-buebestandige aflukkepaneler samlet i opstillinger. Mere økonomisk, men med lavere lysbuefejl. |
| Gasisoleret koblingsudstyr (GIS) | Alle strømførende dele indesluttet i forseglede SF₆-fyldte eller alternative gasindkapslinger. Meget kompakt, velegnet til installationer med begrænset plads. |
| Luftisoleret koblingsudstyr (AIS) | Bruger luftisolering i metalindkapslinger eller åbne strukturer. Større fodaftryk, men enklere og omkostningseffektivt. |
Ring Main Unit (RMU) er en kompakt, fabriksforseglet MV-koblingsenhed designet til ring-feed distributionsnetværk - standardtopologien for by- og forstads MV-kabelsystemer. En RMU giver typisk to ring-feeder switch-positioner plus en eller flere transformer feeder-positioner med beskyttelsesanordninger.

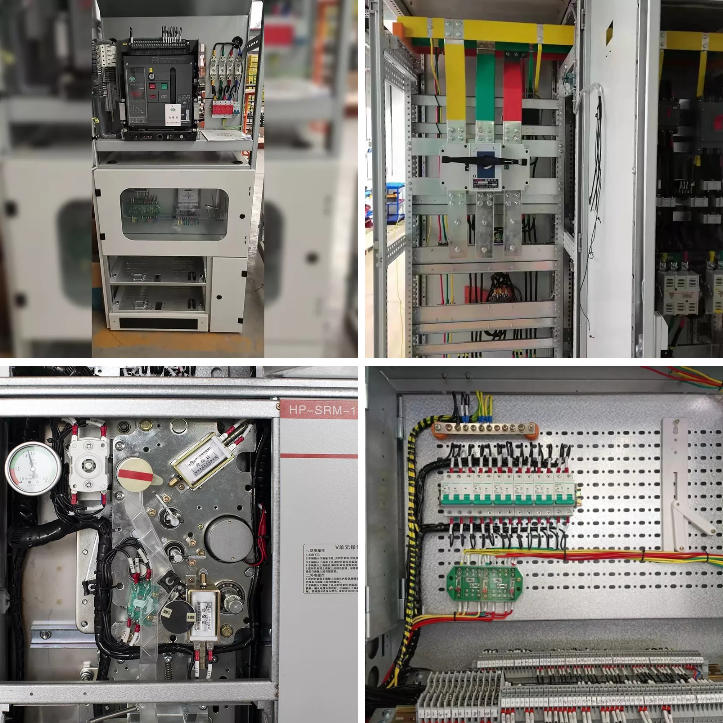

Figur 2 — Ringhovedenhed (RMU): Kompakt MV-koblingsudstyr til distributionsnet
RMU'er fås i to primære isoleringsvarianter:
| Teknologi | Driftsprincip | Vigtige fordele | Begrænsninger |
| Vakuum CB | Bue slukket i højvakuum afbryderflaske | Lang levetid (>10.000 operationer), ingen gas, kompakt, lav vedligeholdelse | Begrænset til ≤52 kV |
| SF₆ CB | Gasstrømmen slukker lysbuen i trykkammeret | Høj afbrydelseskapacitet, fremragende isolering, kompakt | Høj GWP (~23.500), miljøhensyn, gasovervågning påkrævet |
| Air-Blast CB | Højtryksluft slukker lysbuen | Ingen farlig gas, velegnet til udendørs brug | Stor størrelse, høj vedligeholdelse, stort set forældet |
Tabel 6 — Sammenligning af MV Circuit Breaker Teknologi
| Parameter | Typisk interval/værdier |
| Nominel spænding | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Nominel normal strøm | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Kortslutningsbrudstrøm | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Korttidsmodstå | Typisk 1 s eller 3 s ved nominel kortslutningsstrøm |
| Lynimpulsmodstand (LIWV) | 60 kV (7,2 kV klasse) til 250 kV (52 kV klasse), i henhold til IEC 62271-1 |
| Driftsmekanisme | Fjederladet motor (standard); manuelle eller solenoide muligheder |
| Gældende standard | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabel 7 — Tekniske specifikationer for MV-koblingsudstyr
Højspændingsanlæg fungerer ved systemspændinger over 52 kV, med almindeligt anvendte spændinger på 72,5 kV, 145 kV, 245 kV, 420 kV og 550 kV. Dette udstyr udgør den kritiske koblings- og beskyttelsesinfrastruktur i bulktransmissionsnetværket - elsystemets højeste energiniveau, ansvarlig for transport af store mængder elektrisk energi over lange afstande mellem produktionscentre og regionale belastningscentre.
Konsekvenserne af svigt i HV-koblingsanlæg er alvorlige: En enkelt defekt afbryder på en større 220 kV-transmissionsstation kan afbryde hundredvis af megawatts produktion eller belastning. Skader på udstyr fra fejlstrømme på HV-niveauer kan være katastrofale og dyre. Denne sammenhæng forklarer den ekstremt krævende ydeevne og strenge testkrav, som HV-koblingsudstyr skal opfylde.
I AIS-teknologi er HV-koblingsudstyrskomponenter - afbrydere, adskillere, jordafbrydere, instrumenttransformatorer - installeret i udendørs strukturer med luft, der giver isolering mellem strømførende dele og jord. AIS-transformatorstationer har været standarden for omskiftning på transmissionsniveau i årtier og forbliver almindelige globalt på grund af enkelhed, lavere omkostninger og nem vedligeholdelse og inspektion.
AIS-transformatorstationer kræver et betydeligt landareal for at opretholde sikkerhedsafstande. En typisk 220 kV AIS transformerstation kan kræve 1-3 hektar med flere meters afstand mellem faser og til jord.
I GIS-teknologi er alle spændingsførende komponenter anbragt i forseglede, SF₆-gasfyldte cylindriske aluminiumkabinetter. De overlegne dielektriske egenskaber af SF₆ gør det muligt at reducere fase-til-jord og fase-til-fase clearance drastisk, hvilket mindsker transformerstationens fodaftryk til 10-15% af det tilsvarende AIS-areal.
GIS foretrækkes i miljøer med begrænset plads, såsom underjordiske bystationer, offshore-platforme, højtliggende steder og stærkt forurenede industriområder.
Figur 3 — Højspændingsgasisoleret koblingsudstyr (GIS) transmissionsstation
Hybridkoblingsudstyr integrerer flere primære funktioner (afbryder, afbryder, jordafbryder, strømtransformator) i et enkelt kompakt SF₆-fyldt modul. Dette giver mellemliggende fodaftryksreduktion mellem AIS og GIS til en pris mellem de to. HGIS bruges i stigende grad i brownfield-udvidelser og kapacitetsudvidelser, hvor fuld GIS er uoverkommelig.
SF₆ puffer-type eller selvsprængende afbryder er den dominerende HV-teknologi. Forbedringer i kontaktgeometri og lysbuekontrol reducerer driftsenergien, hvilket muliggør pålidelige fjederaktiverede mekanismer i stedet for store hydrauliske/pneumatiske aktuatorer. Fasede SF₆-alternativer til HV (CO₂/O₂-blandinger, vakuumafbrydere) er stadig under forskning, med begrænset kommerciel udbredelse fra 2026.
| Parameter | Lugao HV Switchgear Specifikation |
| Spændingsområde | 3.600 V – 40.500 V (kompatible med IEC 62271-1 spændingsklassedefinitioner) |
| Nominel normal strøm | Op til 4.000 A |
| Kortslutningsmodstand | Op til 50 kA (1 s korttidsmodstand) |
| Indkapslingstype | Fuldt isoleret metalindkapslet skab; indendørs og udendørs konfigurationer |
| Isoleringsmedium | Luftisoleret (AIS) / Solid-isoleret; SF₆-konfigurationer tilgængelige |
| Overholdelse af standarder | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37-serien |
| Certificeringer | CE, ISO, CCC; Tredjeparts typetestet |
Tabel 8 — Lugao Power HV Switchgear Tekniske specifikationer
Når afbryderkontakter adskilles under belastning eller fejlstrøm, opretholder den elektriske energi en plasmabue mellem kontakterne. Temperaturer når 5.000–20.000 K, fører fuld fejlstrøm, indtil den slukkes. Afbryderens buedæmpningsevne - hastighed til at afbryde ved en naturlig strøm nul - bestemmer maksimal afbrydelig fejlstrøm (brudkapacitet) og energigennemstrømning.
Afbrydelsesmedier, kontaktgeometri og betjeningsmekanismedesign definerer afbryderens ydeevne og vedligeholdelseskrav.
| Medium | Spændingsområde | Breaking Performance | Miljøpåvirkning | Opretholdelse | Trend |
| Vakuum | LV – 52 kV | Fremragende | Ingen | Meget lav | Vokser |
| SF₆ gas | MV – HV | Fremragende | GWP 23.500 ⚠ | Lav (forseglet) | Reguleret ↓ |
| Luft (ACB) | LV | God | Ingen | Moderat | Stabil |
| Olie (bulk) | MV (legacy) | God | Brandrisiko | Høj | Arv ↓ |
| CO₂-blanding | MV–HV (dev) | Opstår | GWP ~1 | TBD | R&D fase |
Tabel 9 — Arc-quenching media sammenligning på tværs af switchgear kategorier
EU's F-gasforordning (EU 2024/573) udfaser SF₆ for nye MV-installationer fra 2030. Andre regioner vedtager lignende regler. Industriens svar omfatter:
⚠ INDKØBSNOTE
For projekter med 20-30 års levetid undgår specificering af SF₆-fri teknologi tidlige udskiftningsomkostninger. Lugao Powers vakuum og solidt isolerede MV-koblingsudstyr giver kompatible, fremtidssikrede alternativer. Engager Lugao-teknik for optimale SF₆-frie løsninger.
| Parameter | Definition & betydning |
| Nominel spænding (Ur) | Højeste systemspænding koblingsudstyret kan arbejde på kontinuerligt. Skal overskride maksimal driftsspænding ved installation. |
| Nominel kortslutningsbryderstrøm (isc) | Maksimal fejlstrøm afbryderen kan afbryde pålideligt. Skal overstige den potentielle systemfejlstrøm. |
| Vurderet korttidsmodstand (Icw) | Maksimal strømafbryder kan bære i defineret tid (1 s eller 3 s) uden strukturelle skader. |
| Nominel normal strøm (Ir) | Maksimal kontinuerlig belastningsstrøm inden for termiske grænser, med margen for belastningsvækst. |
| Isolationsniveauer (LIWV / SIWV) | Lynimpulsmodstands- og skifteimpulsmodstandsspændinger. Skal koordinere med overspændingsbeskyttelse. |
| Internal Arc Classification (IAC) | IEC 62271-200 kategorier (A, B, AB) definerer sikker indeslutning af interne lysbuefejl. |
| Loss of Service Continuity (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B kategorier definerer, om tilstødende båse forbliver strømførende under vedligeholdelse. |
Tabel 10 — Kritiske tekniske parametre for koblingsudstyr
| Standard | Legeme | Omfang |
| IEC 62271-1 | IEC | Fælles specifikationer for HV-koblings- og styreudstyr — alle spændingsklasser. |
| IEC 62271-100 | IEC | AC-afbrydere — primær MV/HV CB-standard. |
| IEC 62271-200 | IEC | AC metalindkapslet koblingsudstyr til 1 kV–52 kV — MV-enheder. |
| IEC 62271-203 | IEC | Gasisoleret metallukket koblingsudstyr (GIS) til >52 kV — transmissions-GIS. |
| IEC 61439-1 / -2 | IEC | LV-afbrydersamlinger — designverifikation og rutineprøvning. |
| ANSI/IEEE C37-serien | IEEE | Dækker AC HV-afbrydere (C37.04/06/09), MV-afbryderudstyr (C37.20), test. |
| GB/T 3906 | SAC | Kinesisk standard for 3,6–40,5 kV metalindkapslet koblingsudstyr. Svarer til IEC 62271-200. |
| IEC 60947-serien | IEC | LV koblingsudstyr og kontroludstyr — enhedsstandarder for afbrydere, adskillere, kontaktorer. |
Tabel 11 — Nøgle internationale standarder for koblingsudstyr
| Trin | Aktivitet | Nøglespørgsmål og leverancer |
| 1 | Systemanalyse | Udfør/gennemgå kortslutningsanalyse. Bestem den maksimale potentielle fejlstrøm på hvert sted. |
| 2 | Definition af belastning og spænding | Definer nominel normal strøm, systemspænding, spændingsregulering, OLTC-krav, hvis det er relevant. |
| 3 | Teknologivalg | Vælg spændingsklasse (LV/MV/HV), afbrydelsesmedium (vakuum/SF₆/luft), kapslingstype (AIS/GIS/metalkapslet), indendørs/udendørs konfiguration. |
| 4 | Definition af standarder | Identificer gældende standarder, angiv påkrævede certificeringer (IEC, ANSI, CE, CCC, DNV osv.) i RFQ. |
| 5 | Beskyttelseskoordinering | Definer relæfunktioner, tids-strøm-koordinering, kommunikationsprotokol (IEC 61850, Modbus, DNP3), IAC/LSC-krav. |
| 6 | Site Betingelser | Definer temperatur, højde, luftfugtighed, forurening, seismisk zone, indendørs/udendørs installation. Bestem reduktions- og kabinetspecifikationer. |
| 7 | RFQ & Evaluering | Udsted tekniske specifikationer. Evaluer bud: overholdelse, typetest, levering, support, TCO. |
Tabel 12 — Syv-trins koblingsudstyrsspecifikation og indkøbsproces
| Vælg vakuum/solidisoleret MV-koblingsudstyr, når... | Vælg SF₆ GIS, når... |
| SF₆ forbudt eller reguleret; fremtidssikret, lav miljørisiko; MV ≤ 40,5 kV; lav vedligeholdelse; indendørs præference | Området er stærkt begrænset; spænding >40,5 kV; stærkt forurenet udendørs miljø; udvidet vedligeholdelsesinterval; hermetisk lukket ydeevne |
Tabel 13 — Teknologivalgsvejledning: Vakuum/SI vs. SF₆ GIS
💡 NØGLEINDSIGT
TCO-analyse: Over en 20-årig levetid overstiger SF₆ MV-koblingsanlæg samlede vedligeholdelses- og end-of-life-omkostninger vakuum-/fastisolerede alternativer med 15-25 % (inklusive SF₆-genvinding). Det anbefales kraftigt at kvantificere dette før forpligtelse.
Lugao Power Co., Ltd.er en førende Kina-baseret specialistproducent af elektrisk koblingsudstyr, krafttransformatorer og transformerstationer af bokstype. Med et dedikeret fokus på strømdistributionsudstyr har Lugao udviklet dyb ingeniørekspertise på tværs af hele spændingsområdet - fra lavspændingsdistributionskoblingsudstyr til højspændingsmetal-indkapslede kabinetter - og betjener forsyningsselskaber, EPC-entreprenører, industrielle operatører og projektudviklere af vedvarende energi på tværs af globale markeder.
Fabriksdirekte forsyning kombineret med stærk OEM-kapacitet, overholdelse af flere standarder og et yderst lydhør teknisk supportteam gør Lugao til en foretrukken forsyningspartner til internationale projekter, der kræver kvalitet, overholdelse og konkurrencedygtige priser.

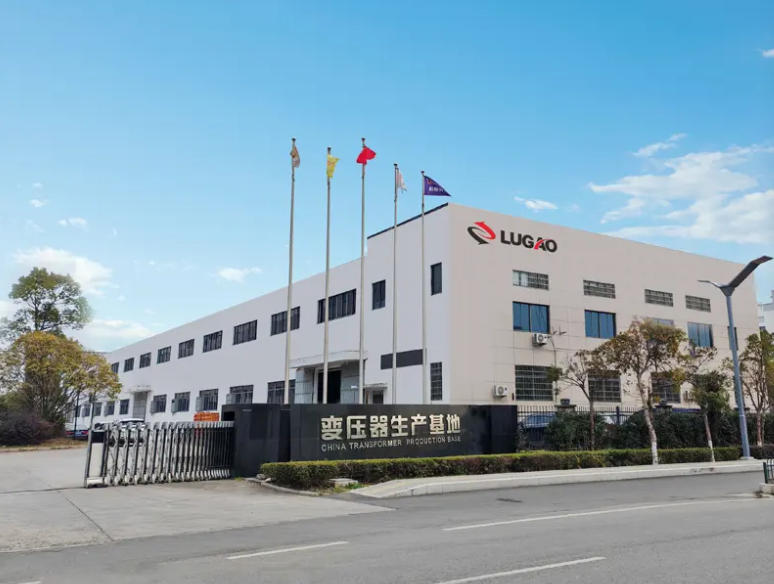

Figur 4 — Lugao Power Co., Ltd. Produktionsfacilitet
| Produkt | Spænding/strømområde | Standarder | Certificeringer |
| LV Main Distribution Board (MDB) | Op til 1.000 V / op til 6.300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Op til 1.000 V / op til 4.000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV metalindkapslet koblingsudstyr | 3,6 kV – 40,5 kV / op til 4.000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Typetestet |
| Ring Main Unit (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Typetestet |
| Fuldt isoleret metalindkapslet skab | 12 kV – 40,5 kV / op til 4.000 A | IEC 62271-200 | CE, ISO, typetestet |
| HV koblingsudstyr | 3.600 V – 40.500 V / op til 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Typetestet |
| Custom / OEM koblingsudstyr | Per kundespecifikation | IEC / ANSI / GB / BS (pr. projekt) | Per projektkrav |
Tabel 14 — Lugao Power Switchgear Produktportefølje
Lugao Powers fremstillings- og ingeniørvirksomhed er certificeret til ISO 9001 med et kvalitetsstyringssystem (QMS), der dækker alle faser af produktrealisering - fra inspektion af indgående materiale til kontrol af fremstillingsprocesser, test af færdige produkter og support efter levering. QMS omfatter kontrollerede procedurer for designgennemgang, leverandørkvalificering, kalibreret testudstyrsstyring, behandling af afvigelser og korrigerende handlinger.
Typeprøvning - udført på prototypeenheder på akkrediterede tredjeparts højspændingstestlaboratorier - verificerer, at designet opfylder alle specificerede ydeevnekrav. Lugaos standard produktlinjer er typetestet i overensstemmelse med gældende IEC og GB standarder. Typetestrapporter fra anerkendte laboratorier (herunder KEMA, TÜV Rheinland, SGS, CPRI og CEPRI) er tilgængelige til gennemsyn som en del af prækvalifikationsdokumentationspakken.
Typetest for MV-koblingsudstyr (IEC 62271-200) inkluderer:
| Rutinetest | Standard / Acceptkriterier |
| Strømfrekvensmodstand | Påført spænding ved nominelt isolationsniveau i 1 minut - ingen overslag eller forstyrrende afladning |
| Isoleringsmodstand | Megger test ved 2,5 kV eller 5 kV DC; resultat sammenlignet med baseline og minimumsaccepttærskel |
| Mekanisk funktionstest | Circuit breaker og adskillers betjeningsmekanismer cyklet; driftstider og rejsemålt |
| Aflåsningsbekræftelse | Alle sikkerhedslåse (mekaniske og elektriske) verificeret for at forhindre forkerte koblingssekvenser |
| Beskyttelsesrelæ funktionstest | Alle konfigurerede beskyttelsesfunktioner testet mod relæindstillinger; rejsetider verificeret efter specifikation |
| Kontrol af ledninger og kontrolkredsløb | Al kontrol og sekundær ledningskontinuitet, polaritet og isolering verificeret i forhold til godkendte tegninger |
| Visuel og dimensionel inspektion | Alle komponenter, mærkning, skinnemarkeringer og forbindelser verificeret i forhold til godkendte fremstillingstegninger |
Tabel 15 — Lugao Power Rutine Test Program for koblingsudstyr
KVALITETSENGAGEMENT
Hver forsendelse af Lugao Power-koblingsudstyr er ledsaget af en komplet teknisk dokumentationspakke: rutinetestrapport med alle målte værdier og acceptkriterier, typetestcertifikatreferencer, materialecertifikater, kalibreringsoptegnelser for testudstyr, dimensionsinspektionsregistreringer og as-built tegninger. Tredjepartsinspektion og vidnede FAT kan arrangeres efter anmodning.
