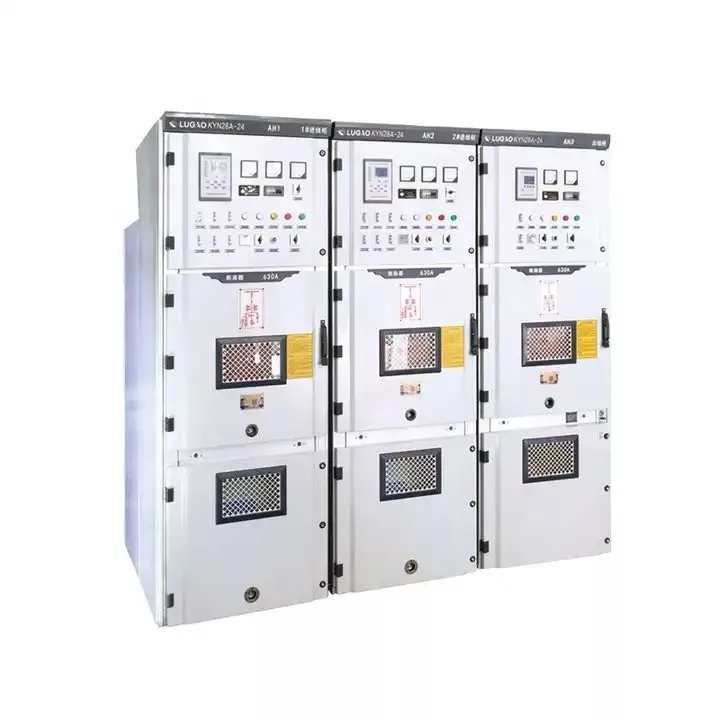

Hvordan kan pansret aftageligt AC metallukket koblingsudstyr forbedre strømfordelingssikkerheden og pålideligheden i moderne understationer

Armored Aftageligt AC Metal lukket koblingsudstyrspiller en afgørende rolle i mellemspændingsstrømdistributionssystemer. Denne avancerede koblingsløsning er designet til sikkerhed, fleksibilitet og driftseffektivitet og har adskilte rum, udtrækkelige afbrydere og robust lysbuebestandig beskyttelse. I denne omfattende vejledning undersøger vi dens struktur, tekniske parametre, anvendelsesscenarier, fordele, installationskrav, vedligeholdelsesstrategier og retningslinjer for udvælgelse. Denne artikel fremhæver også hvordanLugao Powerleverer pålidelige, standard-kompatible koblingssystemer, der er skræddersyet til globale industri- og forsyningsbehov.

Indholdsfortegnelse

• 1. Hvad er pansret aftageligt AC metallukket koblingsudstyr?
• 2. Hvorfor er det vigtigt i moderne strømsystemer?
• 3. Strukturelt design og nøglekomponenter
• 4. Tekniske specifikationer og standarder
• 5. Kernefordele i forhold til konventionelt koblingsudstyr
• 6. Hovedapplikationsscenarier
• 7. Installations- og idriftsættelsesvejledning
• 8. Vedligeholdelse og livscyklusstyring
• 9. Hvordan vælger man den rigtige model?
• 10. Ofte stillede spørgsmål

1. Hvad er pansret aftageligt AC metallukket koblingsudstyr?

Armored Removable AC Metal Enclosed Switchgear er en type mellemspændingskoblingssystem designet med en fuldt metalbeklædt struktur og udtrækkelige (aftagelige) funktionelle enheder. Det bruges typisk i 3,6 kV-40,5 kV AC strømsystemer til modtagelse, fordeling, styring og beskyttelse af elektrisk energi.

Den "pansrede" struktur betyder, at indvendige rum er adskilt af jordede metalskillevægge, hvilket giver øget sikkerhed og forhindrer fejludbredelse. Funktionen "aftagelig" eller "udtagelig" henviser til afbryderenheden, der sikkert kan flyttes mellem service-, test- og frakoblede positioner.

2. Hvorfor er det vigtigt i moderne strømsystemer?

Med stigende krav til elektrisk sikkerhed, driftskontinuitet og intelligent netstyring er traditionelle åbne koblingsanlæg ikke længere tilstrækkelige. Moderne transformerstationer og industrianlæg kræver:

• Højere kortslutningsmodstandskapacitet
• Forbedret inddæmning af lysbuefejl
• Reduceret nedetid under vedligeholdelse
• Forbedret operatørsikkerhed
• Modulær udvidelsesevne

Pansret aftageligt metalindkapslet koblingsudstyr opfylder disse krav ved at integrere mekaniske låsesystemer, metalbeklædt isolering og udtrækkelige afbrydere.

3. Strukturelt design og nøglekomponenter

3.1 Opdelt design

Et standard pansret koblingspanel består af flere isolerede rum:

3.2 Udtagelig effektafbryder

• Servicestilling
• Test position
• Afbrudt position

Dette design muliggør sikker vedligeholdelse uden fuldstændig nedlukning af systemet.

3.3 Mekanisk og elektrisk sammenlåsning

Flere låsemekanismer forhindrer usikre operationer, såsom:

• Lukke afbryder, når jordafbryderen er lukket
• Døren åbnes i strømførende tilstand
• Reolafbryder under belastning

4. Tekniske specifikationer og standarder

Typiske tekniske parametre omfatter:

Overholdelse af internationale standarder sikrer sikkerhed, isoleringskoordinering og indeslutning af lysbuefejl.

5. Kernefordele i forhold til konventionelt koblingsudstyr

5.1 Forbedret sikkerhed

• Lysbuebestandige metalskillevægge
• Jordet pansret kabinet
• Fejlisolering mellem rum

5.2 Operationel fleksibilitet

• Hurtig udskiftning af afbryder
• Reduceret nedetid
• Front-adgang vedligeholdelse

5.3 Pålidelighed

Vakuumafbryderteknologien tilbyder:

• Lang mekanisk levetid
• Lave vedligeholdelseskrav
• Høj dielektrisk styrke

5.4 Skalerbarhed

Modulært paneldesign tillader nem systemudvidelse til fremtidig belastningsvækst.

6. Hovedapplikationsscenarier

• Kraftværker
• Bystationer
• Industrielle produktionsfaciliteter
• Minedrift
• Datacentre
• Integrationsstationer for vedvarende energi

I miljøer med høj belastning og høj fejlstrøm forbedrer pansret aftageligt koblingsudstyr systemstabiliteten markant.

7. Installations- og idriftsættelsesvejledning

7.1 Site Krav

• Omgivelsestemperatur: -5°C til +40°C
• Relativ luftfugtighed: ≤90%
• Overvejelser om seismisk modstand

7.2 Installationstrin

1. Fundamentkanal i stålinstallation
2. Paneljustering og fiksering
3. Samleskinneforbindelse
4. Kabelafslutning
5. Isolationstest
6. Konfiguration af beskyttelsesrelæ

8. Vedligeholdelse og livscyklusstyring

Rutineinspektionstjekliste

• Kontroller afbryderens mekaniske funktion
• Efterse isoleringstilstanden
• Termisk billeddannelse til hotspots
• Rens støvophobning

Korrekt vedligeholdelse kan forlænge levetiden ud over 20-30 år under normale driftsforhold.

9. Hvordan vælger man den rigtige model?

Valg af det korrekte pansrede aftagelige AC metal-indkapslede koblingsudstyr kræver evaluering:

• Systemets nominelle spænding
• Kortslutningskapacitet
• Belastningsstrøm
• Miljøforhold
• Fremtidige ekspansionsbehov

Lugao Powerleverer skræddersyede tekniske løsninger baseret på projektspecifikationer, der sikrer overholdelse af IEC-standarder og kundespecifikke krav.

10. Ofte stillede spørgsmål (FAQ)

Q1: Hvad er forskellen mellem metalbeklædt og metalindkapslet koblingsudstyr?

Metalbeklædt koblingsudstyr har fuldt jordede metalskillevægge mellem alle rum, mens almindeligt metalindkapslet koblingsudstyr muligvis ikke har fuldstændig isolation.

Q2: Hvorfor vælge en udtrækkelig type i stedet for fast type?

Udtrækkelige typer tillader hurtigere vedligeholdelse og reducerer nedetid, hvilket forbedrer driftseffektiviteten.

Q3: Er lysbuebestandigt design nødvendigt?

Til kritisk infrastruktur og miljøer med høj kortslutning øger lysbuebestandige strukturer personalesikkerheden markant.

Q4: Hvor lang er den typiske levetid?

Ved korrekt vedligeholdelse overstiger levetiden typisk 20 år.

Konklusion

Pansret aftageligt AC metallukket koblingsudstyr repræsenterer udviklingen af ​​mellemspændingsdistributionssystemer. Dens pansrede konstruktion, udtrækkelige afbryderdesign, avancerede sammenlåsningsmekanismer og overholdelse af internationale standarder gør det til et pålideligt og sikkert valg til moderne transformerstationer og industrielle kraftsystemer.

Efterhånden som den globale energiinfrastruktur bliver mere kompleks, og kravene til pålidelighed fortsætter med at stige, er det vigtigt at vælge en pålidelig producent.Lugao Powerer forpligtet til at levere højtydende, standard-kompatible koblingsudstyrsløsninger, der er skræddersyet til forskellige projektbehov verden over.

Leder du efter en pålidelig pansret aftagelig AC-metallukket koblingsudstyrsløsning til dit næste projekt?

Partner med Lugao Power i dag —kontakt osfor tilpasset teknisk support, konkurrencedygtige tilbud og ekspertrådgivning.
