Pålidelig, hurtig og sikker strømfordeling er en forudsætning for økonomisk vækst og social fremgang. På tværs af byinfrastruktur, industrielle faciliteter, vedvarende energiprojekter og udbredelse af nødstrøm efterspørger ingeniører og projektudviklere i stigende grad distributionsløsninger, der reducerer civilbyggeriets tidslinjer, sænker den samlede projektrisiko og opretholder det højeste niveau af driftssikkerhed.
Box-Type Transformer understation - også kendt som en kompakt understation eller præfabrikeret understation - opfylder dette krav med en fabriksmonteret, prætestet enhed, der integrerer mellemspændings (MV) koblingsudstyr, en distributionstransformator og lavspændings (LV) distributionsudstyr i et enkelt vejrbestandigt kabinet. For at eliminere behovet for konventionelle transformerstationsbygninger kan bokstransformerstationen installeres på en forberedt plade, aktiveres og tages i brug på en brøkdel af den tid, der kræves af traditionelle tilgange.
Lugao Power Co., Ltd. er en førende Kina-baseret specialist i transformerstationer af bokstype, der tilbyder både europæisk type (IEC-standard) og amerikansk type (ANSI/IEEE-standard). Virksomhedens fabriksrettede model, multi-standard overholdelse og stærke specialdesignede kapacitet gør det til en pålidelig OEM- og engrospartner for EPC-entreprenører, forsyningsselskaber, industrielle udviklere og projektejere med vedvarende energi over hele verden.
Denne hvidbog giver en omfattende teknisk og kommerciel analyse af transformatorstationer af bokstype: produkttaksonomi, tekniske principper, ydeevnebenchmarks, applikationsvejledning, standardoverholdelse og indkøbsbeslutningsmetode. Det er tænkt som et referencedokument for elektroingeniører, projektledere, indkøbsprofessionelle og tekniske beslutningstagere.
Det globale strømforbrug forventes at vokse med 2,4-3,1 % årligt frem til 2035, drevet af industriel ekspansion, bybefolkningstilvækst, indførelse af elektriske køretøjer og integration af distribuerede vedvarende energikilder. Konventionelle metoder til konstruktion af transformerstationer - der kræver permanente civile strukturer, udvidede tidsfrister for tilladelser og store installationsbesætninger - er i stigende grad uforenelige med den hastighed og fleksibilitet, der kræves af moderne projektlevering.
I mellemtiden stiger forventningerne til sikkerhed og pålidelighed fra forsyningsselskaber og regulerende organer. Hændelser som udstyrsfejl på grund af utilstrækkelig miljøbeskyttelse, lysbuehændelser fra udsatte strømførende dele og olieforurening fra ældre udstyr driver alle et skift mod mere integrerede, fabrikstestede og lukkede distributionsarkitekturer.
Det globale marked for kompakte/boks-type understationer blev vurderet til ca. USD 13,5 milliarder i 2023 og forventes at vokse med en CAGR på 7,2–8,5 % frem til 2030. Vigtige vækstvektorer omfatter:
| Område | 2023 Værdi | 2030 prognose | CAGR | Nøgle driver |
|---|---|---|---|---|
| Asien-Stillehavsområdet | USD 5,4 mia | USD 9,8 mia | 8,9 % | Industrialisering, RE |
| Europa | USD 3,1 mia | USD 5,1 mia | 7,4 % | Modernisering af nettet |
| Nordamerika | USD 2,6 mia | USD 4,2 mia | 7,1 % | Ældrende infra-erstatning |
| MEA & Latinamerika | USD 2,4 mia | USD 4,5 mia | 9,4 % | Elektrificeringsprogrammer |
Tabel 1 — Global Box-Type understationsmarked efter region, 2023–2030
A Box-Type Transformer understation(også omtalt som en kompakt understation, præfabrikeret understation eller pakkeunderstation) er en fuldt fabriksmonteret, prætestet strømfordelingsenhed, der integrerer tre funktionelle komponenter i et enkelt vejrbestandigt kabinet:
Fabriksmontering sikrer, at intern kabling, samleskinneforbindelser, beskyttelsesrelæindstillinger og inter-komponent-grænseflader er afsluttet, testet og verificeret før levering. Arbejdet på stedet er reduceret til klargøring af civilt fundament, MV/LV-kabelterminering, jording og energitilførsel.
Understationer af bokstype er bredt kategoriseret i to designfamilier, hvilket afspejler divergerende ingeniørtraditioner og regionale standardpræferencer:
| Dimension | europæisk type | Amerikansk type |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37-serien |
| MV omskiftning | Vakuum CB eller SF₆ koblingsudstyr | Sikring + Load Break Switch (LBS) |
| Transformer | Tør-type (foretrukken) eller olie-nedsænket | Nedsænket i olie (standard) |
| Målregioner | Europa, Kina, Mellemøsten, Asien-Stillehavsområdet, Afrika | Nordamerika, Latinamerika, dele af Asien og Afrika |
Tabel 2 — Europæisk vs. amerikansk type: Klassifikation på topniveau
European Type box-transformatorstationen har et modulært layout med tre rum i et varmgalvaniseret eller rustfrit stålkabinet. De tre rum - MV-koblingsudstyr, transformer og LV-fordeling - er fysisk adskilt af indvendige skillevægge, hvilket giver lysbuefejl indeslutning og muliggør uafhængig adgang til vedligeholdelse uden at afbryde tilstødende sektioner.

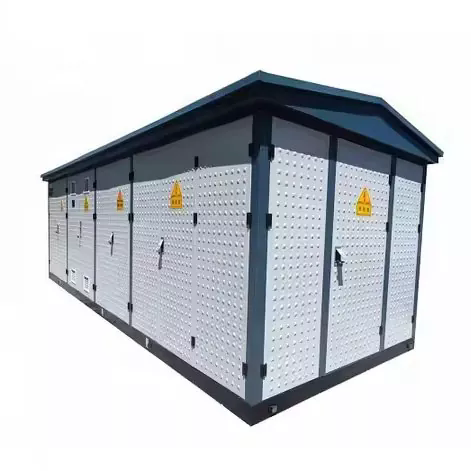

Figur 1 — Europæisk typeboks understation
MV-rummet rummer enten en Ring Main Unit (RMU) eller individuelle MV-paneler afhængigt af forsyningstopologien (radial eller ringføder). To primære koblingsteknologier anvendes:
| Teknologi | Beskrivelse |
|---|---|
| Vakuumkredsløbsafbryder (VCB) | Afbryder fejl- og belastningsstrømme i en vakuumafbryderflaske. Tilbyder høj udholdenhed (10.000+ driftscyklusser), hurtig fejlafhjælpning (<50 ms) og er SF₆-fri — i stigende grad foretrukket under miljøbestemmelser. |
| SF₆ gasisoleret koblingsudstyr (GIS) | Bruger svovlhexafluoridgas til bueslukning og isolering. Ekstremt kompakt og meget pålidelig. Bemærk: SF₆ er en potent drivhusgas (GWP ~23.500), og dens anvendelse er underlagt skærpede miljøregler i EU og andre steder. |
| Ring Main Unit (RMU) | En fabriksforseglet, gasisoleret (SF₆ eller vakuum) koblingsenhed, der kombinerer belastningsafbrydere og beskyttelsessikringer i en kompakt metalindkapslet enhed. Ideel til ring-feeder distributionsnetværk. |
MV-koblingsudstyret giver alle nødvendige beskyttelsesfunktioner: overstrøm (ANSI 51), jordfejl (ANSI 51N/67N) og differentialbeskyttelse, hvor det er specificeret. Overholdelse af IEC 62271-200 sikrer lysbuefejlsklassificering (IAC — Internal Arc Classified) til beskyttelse af personale.
Transformatorbåsen i en transformerstation af europæisk type rummer oftest en støbt harpiks-transformator (SCB-serien), selvom der også anvendes olienedsænkede enheder. Præferencen for tør-type i transformerstationer af europæisk type stemmer overens med de brandsikkerhedsfordele, der er kritiske for bymæssige, kommercielle og indendørs nærliggende installationer. Nøglekarakteristika:
LV-rummet rummer hoved-LV-fordelingstavlen med støbte afbrydere (MCCB'er) eller åbne luftafbrydere (ACB'er) på udgående feedere, energimåling, effektfaktorkorrektionskondensatorer (valgfrit) og grænseflader til fjernovervågning og SCADA-integration. Samleskinnesystemer er dimensioneret til mærkestrøm med passende kortslutningsmodstandsevne i henhold til IEC 61439.
| Parameter | Specifikationsområde |
|---|---|
| Nominel kapacitet | 100 kVA – 2.500 kVA (standard); op til 6.300 kVA special |
| MV spændingsklasse | 6 kV, 10 kV, 20 kV, 35 kV |
| LV udgangsspænding | 0,4 kV (3P+N), specialtilgængelig |
| MV skifteenhed | Vakuum CB / SF₆ RMU / Load Break Switch |
| Transformer type | Tør-type støbeharpiks (foretrukket) eller olie-nedsænket |
| Kortslutningsvurdering | 16 kA / 20 kA / 25 kA (1 s) — i henhold til IEC 62271 |
| Beskyttelsesklasse | IP33D standard; IP44 / IP54 med forbedret kabinet |
| Omgivelsestemperatur | –25 °C til +40 °C standard; –40 °C arktisk version tilgængelig |
| Højde | Op til 1.000 m standard; de-klassificerede versioner i op til 4.000 m |
| Gældende standarder | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Smart Grid Integration | IEC 61850 kommunikationsgrænseflade tilgængelig; SCADA-klar |
Tabel 3 — Europæisk typeboks understation: Vejledende tekniske specifikationer
Den amerikanske type (også kaldet Pad-Mounted eller Loop-Feed Transformer Substation) er kendetegnet ved sin trekantede eller lineære interne layout, med MV-omskifterrummet og LV-måle-/fordelingssektioner, der er tilgængelige fra henholdsvis forsiden og siderne, og den olie-nedsænkede transformer optager den centrale bay. Det ydre kabinet er typisk et kraftigt malet stålskab med manipulationssikre, hængelåsbare døre, designet til jordnær installation på en betonpude.
Figur 2 — American Type Box understation
Den amerikanske type bruger en enklere, mere økonomisk MV-omskifterkonfiguration sammenlignet med den europæiske type. Standard arrangementet består af:
Denne konfiguration tilbyder en overbevisende kombination af enkelhed, omkostningseffektivitet og pålidelighed. Fraværet af kompleks beskyttelseselektronik reducerer vedligeholdelsesbyrden og specialiserede kvalifikationskrav, hvilket gør den velegnet til applikationer i områder med begrænset teknisk arbejdsstyrkeinfrastruktur.
Transformatoren i en transformerstation af amerikansk type er uvægerligt en olie-nedsænket, forseglet (konservator-fri) enhed. Det fuldt forseglede design forhindrer fugt i at trænge ind i olien, hvilket eliminerer den primære årsag til isolationsforringelse. Nøglekarakteristika:
LV-sektionen af en understation af amerikansk type er forholdsvis enklere og omfatter typisk en hovedafbryder eller sikringsfrakobling, en stikkontakt for energimåler og forbindelser til udgående LV-fødere. Mere sofistikeret LV-distribution (flere udgående feeders, effektfaktorkorrektion, fjernovervågning) kan indbygges, men er mindre almindelig i standardkonfigurationer.
| Parameter | Specifikationsområde |
|---|---|
| Nominel kapacitet | 75 kVA – 2.500 kVA (standard); 3.750 kVA+ med specialdesign |
| MV spændingsklasse | 5 kV, 15 kV, 25 kV, 35 kV (ANSI-klasse) |
| LV udgangsspænding | 120/240 V (enfaset), 208Y/120 V, 480Y/277 V eller brugerdefineret |
| MV skifteenhed | Bay-O-Net / Strømbegrænsende sikring + Load Break Switch |
| Transformer type | Olie-nedsænket, hermetisk forseglet (ONAN) |
| Indhegning | Heavy-gauge stål, pulverlakeret / polyurethan maling; manipulationssikret |
| Beskyttelsesklasse | NEMA 3R standard (bestandig mod regn og slud); NEMA 4X valgfri |
| Deadfront Design | Ja — albuestik til berøringssikker MV-kabelterminering |
| Gældende standarder | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop feed | Standard — to indgående MV-kabelpositioner (loop-feed-kompatibel) |
Tabel 4 — American Type Box understation: Vejledende tekniske specifikationer
Mens begge produkttyper opfylder det grundlæggende mål om kompakt, præfabrikeret strømfordeling, er deres designfilosofier, beskyttelsesevne, livscyklusomkostningsprofiler og optimale applikationsmiljøer væsentligt forskellige. Tabellen nedenfor giver en struktureret sammenligning for at understøtte beslutninger om teknologiudvælgelse.
| Kriterium | europæisk type | Amerikansk type |
|---|---|---|
| MV beskyttelse | Fuld CB beskyttelse med relæ; høj fejldiskrimination | Sikring-baseret; enklere, begrænset fejlzoneselektivitet |
| Transformer | Foretrukken tør type — brandsikker, lav vedligeholdelse | Nedsænket i olie — robust, omkostningseffektiv, gennemprøvet |
| Kapitalomkostninger | Højere (15-30 % præmie vs. amerikansk) | Lavere — økonomisk for projekter med begrænset budget |
| Klar til Smart Grid | Fremragende — IEC 61850, SCADA, fjernbetjening | Grundlæggende — begrænset indfødt intelligens; kan opgraderes |
| Brandsikkerhed | Fremragende (tør transformator, F1 brandklasse) | Godt — forseglet oliedesign; nødvendige brandforanstaltninger |
| Opretholdelse | Meget lav - tør-type behøver ingen olieservice | Moderat — periodisk overvågning af olietilstanden |
| Installation | Lidt mere kompleks; specialist idriftsættelse | Enkel, hurtig – ideel til distribueret implementering |
| Overbelastningstolerance | God (med mulighed for tvungen luftkøling) | Fremragende — stor termisk oliemasse |
| Primær standard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabel 5 — Europæisk vs. amerikansk typeboks understation: Omfattende sammenligning
Ingen af typerne er universelt overlegne. Den europæiske type leverer større beskyttelsesintelligens, brandsikkerhed og smart-grid-skalerbarhed til en høj pris, hvilket gør den optimal til bymæssige, kommercielle og regulerede miljøer. Den amerikanske type tilbyder enestående omkostningseffektivitet og enkel installation til industriparker, forstæder og budgetfølsomme projekter.
Indkapslingen er den første forsvarslinje for internt elektrisk udstyr og repræsenterer et kritisk element for langsigtet pålidelighed. Lugao Power Box transformerstationer bruger følgende konstruktionshierarki afhængigt af produkttype og miljøspecifikation:
| Materiale Type | Beskrivelse |
|---|---|
| Varmgalvaniseret (HDG) stål | Baseline konstruktion for alle standardenheder. Zinkbelægning giver fremragende korrosionsbestandighed; velegnet til generelle industri- og bymiljøer. Minimum zinklag: 85 μm pr. ISO 1461. |
| 304 / 316L rustfrit stål | Specificeret til kystnære, marine, kemiske eller høj luftfugtighed applikationer. 316L kvalitet giver overlegen kloridresistens. Standard for offshore vindprojekt understationer. |
| Aluminiumslegering kabinet | Letvægtsmulighed til steder med vægtbegrænsninger eller transportlogistiske begrænsninger. Anodiseret overflade giver korrosionsbestandighed uden maling. |
| GRP / FRP komposit | Mulighed for glasforstærket polymer til applikationer, der kræver ikke-magnetiske, ikke-ledende kabinetter (f.eks. MRI-suiter, følsomme elektroniske miljøer). |
Kapslingsbeskyttelse mod faste partikler og vand er defineret af IP-koden (IEC 60529). Lugaos standard og forbedrede beskyttelsesniveauer er:
| IP klasse | Beskyttelsesniveau | Typisk anvendelse |
|---|---|---|
| IP33D | Støv/regn (15° spray) beskyttelse | Standard udendørs installation, generelt klima |
| IP44 | Stænksikker fra alle retninger | Kystområder, tropiske områder med høj nedbør |
| IP54 | Støvbeskyttet + stænksikker | Støvede industrimiljøer, ørkenklimaer |
| NEMA 3R | Regn og slud (ANSI/NEMA standard) | Amerikansk type til Nordamerika / ANSI-projekter |
Tabel 6 — Kapslings IP/NEMA-beskyttelsesklasser udbydes af Lugao Power
Effektiv termisk styring i kabinettet er afgørende for at forhindre for tidlig ældning af isolering og sikre drift inden for nominelle temperaturgrænser. Lugao understationer anvender:
Overholdelse af gældende internationale og nationale standarder er ikke valgfri – det er grundlaget for projektgodkendelser, forsyningsaftaler, forsikringsdækning og langsigtet juridisk ansvarsbeskyttelse. Lugao Power-produkter er designet, fremstillet og testet i overensstemmelse med den fulde matrix af gældende standarder for både europæiske og amerikanske produkter.
| Standard | Legeme | Omfang |
|---|---|---|
| IEC 62271-202 | IEC | Præfabrikerede højspændings-/lavspændingsstationer — primær designstandard for europæisk type. |
| IEC 60076-11 | IEC | Krafttransformatorer af tør type — brandydelse, klima/miljøklasse, isolering. |
| IEC 62271-1 / -100 / -200 | IEC | Fælles specifikationer for AC koblingsudstyr; AC afbrydere; AC metalindkapslet koblingsudstyr. |
| IEC 61439-1 / -2 | IEC | Lavspændingskoblings- og kontrolenheder — Design og test af LV-fordelingstavler. |
| ANSI/IEEE C57.12.26 | IEEE | Krav til plademonterede olienedsænkede, enfasede distributionstransformatorer — amerikansk type. |
| ANSI/IEEE C57.12.28 | IEEE | Padmonteret udstyrskabsintegritet — ANSI mekanisk ydeevne og sikkerhed. |
| GB/T 17467 | SAC | Kinesisk national standard for præfabrikerede højspændings-/lavspændingsstationer (svarende til IEC 62271-202). |
| CE (LVD + EMC) | EU | Obligatorisk for produkter, der markedsføres på EU/EØS-markedet. Demonstrerer overensstemmelse med lavspændingsdirektivet og EMC-direktivet. |
| CCC (3C) | CNCA | Kina obligatorisk certificering — påkrævet for regulerede elektriske produkter, der sælges på det kinesiske hjemmemarked. |
Tabel 7 — Standardoverholdelsesmatrix: Lugao Power Box understationer
Ved indkøb til internationale projekter skal du altid angive de gældende standarder i RFQ-dokumenter og kræve verificerbare typeprøvningscertifikater fra et akkrediteret tredjepartslaboratorium (f.eks. KEMA, TÜV, SGS, CESI). Lugao Power vedligeholder aktuelle typetestrapporter og certificeringsdokumentation for alle standardproduktlinjer og leverer kopier som en del af standardleveringsdokumentationspakken.
Transformatorstationer af boks-typen er installeret på tværs af en bemærkelsesværdig mangfoldig række applikationer. De følgende sektioner profilerer de primære applikationssegmenter med specifik vejledning om valg af produkttype, vigtige tekniske krav og Lugaos relevante muligheder for hver.
Kommunale forsyningsselskaber og bydistributionsselskaber bruger bokstransformerstationer til at levere den endelige 10-35 kV til 0,4 kV transformation i bymiljøer, hvor pladsen er knap, og æstetiske, støj- og sikkerhedskrav er strenge. Typiske installationsscenarier omfatter underjordiske kamre, kioskpositioner over jorden og inden for parkeringshuse i flere niveauer eller bygningskældre.
Industriparker og store produktionscampusser kræver en pålidelig, hurtigt implementerbar strømdistributionsinfrastruktur, der er i stand til at betjene forskellige belastninger - motordrev, procesopvarmning, trykluft, HVAC - med høje belastningsfaktorer og krævende strømkvalitetskrav.
Solar-PV- og vindenergiprojekter i brugsskala kræver et stort antal step-up understationer (typisk 0,69 kV inverterudgang til 10/35 kV solfangernetværk). Økonomien og tidsplanen for disse projekter er meget følsomme over for udstyrsomkostninger og installationstidslinje - begge områder, hvor bokstransformerstationer tilbyder afgørende fordele i forhold til konventionel transformerstationskonstruktion.
Større infrastrukturudvikling - lufthavne, søhavne, metro-/jernbanesystemer, stadioner, datacentre og vandbehandlingsanlæg - kræver pålidelig primær strømdistribution med veldefinerede krav til tilgængelighed og vedligeholdelse. Boksunderstationer fungerer som primære distributionspunkter og sekundære understationer inden for stedets distributionsnet.
Byggeprojekter, katastrofeoprettelse, store begivenheder og militære indsættelser kræver alle bærbare, hurtigt deployerbare strømdistributionsinfrastrukturer. Skidmonterede eller trailermonterede bokstransformerstationer giver fuld distributionskapacitet med minimal forberedelse af stedet.
| Trin | Aktivitet | Nøglespørgsmål og overvejelser |
|---|---|---|
| 1 | Definer belastning og kapacitet | Samlet belastning (kVA), efterspørgselsfaktor, fremskrivning af belastningsvækst over 15–20 år? Størrelse til 70–80 % lastning ved spidsbelastning. |
| 2 | Bestem spændingsniveauer | Tilgængelig MV-forsyningsspænding? Påkrævet LV distributionsspænding? Er spændingsregulering (OLTC) nødvendig for belastningsstabilitet? |
| 3 | Vurder stedet og miljø | Indendørs eller udendørs? Omgivelsestemperaturområde, højde, luftfugtighed, forureningsniveau (salt, støv, kemikalier)? Pladsbegrænsninger? |
| 4 | Vælg produkttype | Brandsikkerhedsprioritet → Europæisk (tør-type). Budgetbegrænsning / enkel beskyttelse → amerikansk. Smart grid / automatisering → Europæisk. |
| 5 | Angiv standarder | Identificer obligatoriske standarder for projektjurisdiktion. Angiv påkrævede certificeringsmærker (IEC, ANSI, CE, CCC osv.) i RFQ. |
| 6 | Evaluer TCO | Sammenlign samlede ejeromkostninger: kapitalomkostninger + aktiverede tomgangstab + aktiverede lasttab + vedligeholdelsesomkostninger over levetiden. |
Tabel 8 — Seks-trins boks understations valgramme
| Vælg EUROPÆISK TYPE, hvis... | Vælg AMERICAN TYPE hvis... |
|---|---|
| – Installationen er indendørs, bymæssigt eller nær beboede bygninger – Brandsikkerhedsregler forbyder oliefyldt udstyr –Smart grid / SCADA-integration er påkrævet – Høj beskyttelsesdiskrimination er specificeret – Minimal vedligeholdelse er en prioritet – Pladsen er udsat for høj luftfugtighed eller ætsende atmosfære – IEC-projektjurisdiktion (Europa, Kina, Mellemøsten, Afrika) |
– Projektbudgettet er begrænset – Hurtig implementering er kritisk -Anvendelse er industriel, forstæder eller udendørs udendørs – Overbelastningstolerance er vigtig – Enkel betjening af almindelige fagteknikere –Loop-feed MV netværkstopologi bruges – ANSI/IEEE projektjurisdiktion (Amerika, dele af Asien) |
Tabel 9 — Hurtig valgvejledning: Europæisk vs. amerikansk type
Når du udsteder en anmodning om tilbud (RFQ) til Lugao Power eller en hvilken som helst leverandør af understationer, skal følgende tekniske data angives eller anmodes om:
Lugao Power Co., Ltd.er en Kina-baseret specialistproducent af krafttransformatorer og transformerstationer af bokstype, der udelukkende fokuserer på design, konstruktion og levering af elektrisk distributionsudstyr til indenlandske og internationale markeder. Virksomhedens enestående produktfokus muliggør en dybde af teknisk kapacitet og produktionskvalitetskonsistens, som generalistleverandører af elektrisk udstyr ikke kan kopiere.
Lugao fungerer som både OEM-partner for internationale elektriske mærker og en direkte engrosleverandør til EPC-entreprenører, forsyningsselskaber og industrielle udviklere globalt. Fabriksdirekte levering eliminerer distributørmargener og sikrer ensartet kvalitet, direkte ingeniøradgang og pålidelig leveringsydelse for kunderne.

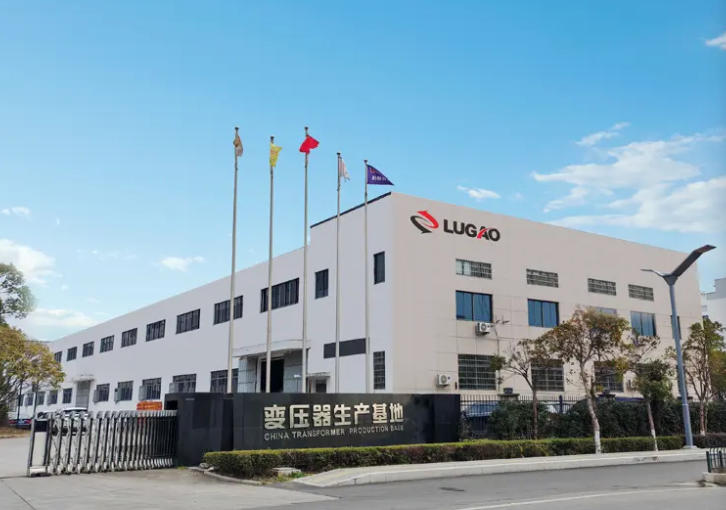

Figur 3 — Lugao Power Co., Ltd. Produktionsfacilitet
| Produkt | Tilgængelige varianter | Kapacitetsområde |
|---|---|---|
| European Type Box understation | VCB / SF₆ RMU / LBS + Tør-type eller olietransformer | 100 kVA – 6.300 kVA |
| American Type Box understation | Sikring+LBS, loop-feed, pad-mount, olie-nedsænket transformer | 75 kVA – 3.750 kVA+ |
| Dry-Type Distribution Transformer | SCB serie, støbt harpiks, F1 brandklasse | 30 kVA – 10.000 kVA |
| Olie-nedsænket transformator | S11/S13/S15-serien, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Brugerdefinerede / OEM understationer | Fuld ingeniørservice, tilpassede dimensioner og vurderinger | Per projektspecifikation |
Tabel 10 — Oversigt over Lugao Power-produktporteføljen
| Fordel | Beskrivelse |
|---|---|
| Specialiseret fokus | Hver ingeniørressource, testfacilitet og fremstillingsproces i Lugao er dedikeret til transformator- og transformerstationsprodukter. Ingen fortynding af ekspertise på tværs af ikke-relaterede produktlinjer. |
| Overholdelse af flere standarder | Produkter, der er certificeret til IEC, ANSI/IEEE, GB, CE og CCC - muliggør implementering i stort set alle projektjurisdiktioner verden over uden omstrukturering. |
| Custom Engineering | In-house design team leverer komplet tilpasning: ikke-standard spændinger, usædvanlige kapaciteter, specielle kabinetmaterialer, ekstremt klimadesign og smart grid integration. |
| Fabriksdirekte priser | Eliminering af distributørmarginer giver 15-25 % strukturel omkostningsfordel i forhold til tilsvarende produkter købt gennem distributionsnetværk. |
| Dokumenteret pålidelighed | Produkter udviklet og valideret til drift under konstant fuld belastning, høj luftfugtighed, høj temperatur, salttåge og ørkenstøvforhold. |
| OEM-partnerskab | Fuld OEM-kapacitet inklusive brugerdefineret navneskilt, dokumentation og emballage til internationale mærkekunder, der har behov for levering af hvidt. |
Lugao Power eksporterer bokstransformerstationer og strømtransformatorer til projekter på tværs af Asien-Stillehavet, Mellemøsten, Afrika, Europa og Amerika. Virksomhedens multi-standard compliance-portefølje og erfaring med international logistik, tolddokumentation og lokale forsyningsgodkendelseskrav gør det til en pålidelig partner til grænseoverskridende projektforsyning.
Lugao Powers fremstillings- og ingeniørvirksomhed er styret af et kvalitetsstyringssystem (QMS) tilpasset ISO 9001-principperne, der dækker hele produktets livscyklus fra materialeindkøb til levering og eftersalgssupport. Kvalitetsstyringssystemet omfatter dokumenterede kontrolprocedurer for alle kritiske fremstillingsprocesser, leverandørkvalifikation, inspektion i processen, håndtering af manglende overensstemmelse og vedligeholdelse af kalibreret testudstyr.
Hver Lugao-boks understation gennemgår et omfattende rutinetestprogram før levering, herunder:
| Prøve | Standard / Acceptkriterier |
|---|---|
| MV dielektrisk (AC-modstand) | IEC 62271-1 / ANSI C37: Påført ved nominelt isoleringsniveau i 1 minut — ingen overslag |
| LV Power Frequency Stand | IEC 61439-1: Anvendes pr. nominelt isolationsniveau — ingen overslag |
| Transformer Rutinetest | IEC 60076-1: Viklingsmodstand, spændingsforhold, kortslutningsimpedans, tomgangstab, belastningstab |
| Isoleringsmodstand | I henhold til IEC 60076 / IEC 62271 — modstand målt ved 2.500 V DC; sammenlignet med fabrikkens baseline |
| Beskyttelsesrelæ funktionstest | Alle beskyttelsesfunktioner testet mod relækoordinationsindstillinger; rejsetid verificeret |
| Interlocking funktion test | Alle mekaniske og elektriske låse verificeret for at forhindre forkerte koblingssekvenser |
| Visuel og dimensionel inspektion | Alle komponenter, etiketter, kabelmærker og forbindelser verificeret mod godkendt tegning |
| Olieprøve (enheder nedsænket i olie) | IEC 60296: Dielektrisk styrke, fugtindhold og surhedsgrad testet og certificeret |
Tabel 11 — Rutinetestprogram for Lugao Box understationer
For betydelige ordrer eller på kundeanmodning arrangerer Lugao Power bevidnede Factory Acceptance Testing (FAT) på sit anlæg. Under FAT kan kundens ingeniører eller udpegede inspektionsagent overvære alle rutinemæssige elektriske tests, gennemgå materiale- og komponentcertifikater, verificere dimensionsoverensstemmelse, inspicere kvalitetsdokumentation og bekræfte nøjagtigheden af navnepladen, før forsendelse godkendes. Fuldstændige FAT-testrapporter med testdata, kalibreringsregistreringer og inspektørafmelding leveres som en del af leveringsdokumentationspakken.
