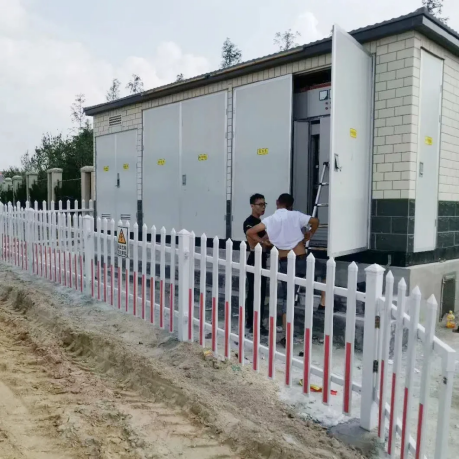

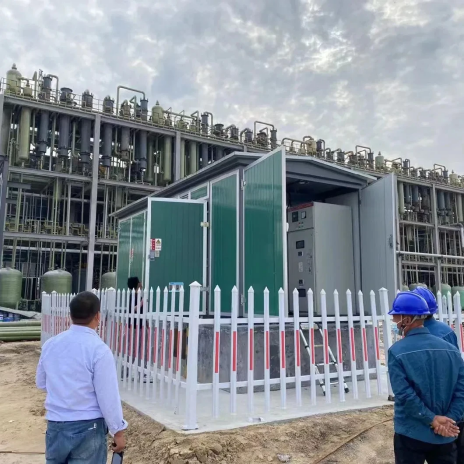

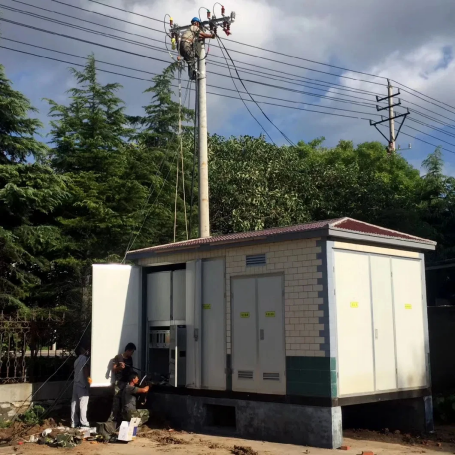

Support af kassetype (forkortet som boksestation) er velegnet til boligområder, bypublikum, travle centrum, konstruktionskraftforsyninger osv. Det er en slags højspændingsafbrydere, strømtransformator, lavt spændingskontakt, elektrisk energimålingsudstyr og reaktiv kompensationsenhed, der er installeret i en kompakt boks i henhold til visse krav, der er brugt til linjer og distribution af elektrisk energi.
1.Support af kassetypeShell skal have fem beskyttelsesfunktioner i henhold til standardkrav, herunder solbeskyttelse, regnbeskyttelse, støvbeskyttelse, rustbeskyttelse og forebyggelse af små dyr (såsom slanger). Skallmaterialet kan være rustfrit stålplade, koldvalset stålplade, aluminiumslegeringsplade, farvestålplade og cementplade. Kassekroppen består af tre dele: base, shell og topdæksel. Basen er generelt svejset eller fastgjort med bolte ved hjælp af kanalstål, vinkelstål, fladt stål, stålplade osv.; For at imødekomme behovene for ventilation åbnes varmeafledning og indløbs- og udløbslinjer, striphuller og cirkulære huller i de tilsvarende positioner. Boksskallen og topdækslet kan bøjes, svejses eller er forbundet med skruer, hængsler og relateret specielt tilbehør ved kanalstål, vinkelstål, stålplade, aluminiumslegeringsplade, farvestålplade, cementplade osv. For at forhindre stærk sollysstråling i varm sommer, toppen er udstyret med isoleringsmateriale med lav termal ledningsevne som fyldere, almindeligt brugt rockebestyrelse, Polystye -FOAM, OF, OF. I den traditionelle "kombinerede understation" med samlet design bruger de fleste designere imidlertid ikke længere metoden til at fylde skallen med isoleringsfyldstoffer, for selv om det kan forhindre soleksponering, hindrer den stadig varmeafledning af transformeren. Derfor øges varmeafledningsområdet ud over at bevare luverhullerne på skallen på skallen, og luftkonvektionen styrkes for at sprede varmen, samtidig med at produktionsomkostningerne reduceres.
2.. Den højspændingsdistributionsindretning af bokstransformatoren er opdelt i to typer: terminal type og ringnetværkstype med hensyn til den indkommende linjetilstand; Med hensyn til den indkommende linjeretning kan den opdeles i overhead indgående linjer fra toppen af boksen (for det meste brugt i traditionelle kassetransformatorer) og underjordiske indgående og udgående linjer ved hjælp af højspændings kabelgraver (ofte brugt i moderne design). Der er mange SF6-seriebelastningsafbrydere med SF6-gas som lysbue-slukningsmedium, men omkostningerne er højere end FN12-serien højspændingsbelastningsafbrydere. Denne type switch har forskellige strukturer, herunder med sikringer, uden sikringer, jordforbindelser osv., Og er generelt udstyret med levende skærme. Driftsmekanismen er for det meste manuel og elektrisk. Skiftbeskyttelsesudstyret med sikringer kan automatisk afskære, når kredsløbet er kortsluttet. Der er også vakuumafbrydere med vakuum som lysbue -slukningsmedium, som kan bruges alene, med sikringer eller i serie med SF6 -seriebelastningsafbrydere, men det vil øge omkostningerne. Brugere behøver ikke at bruge dem på denne måde, hvis de ikke har nogen særlige krav. Hvis brugeren har højspændingsmålingskrav, skal den højspændingsdistributionsindretning af boksetype-transformatoren også være udstyret med et højspændingsskab, og dens struktur er generelt sammensat af CT, PT, målingsmeter, fjernbetjening og telemetri-enheder. Imidlertid bør målingen af substationen af kassetypen være baseret på lavspændingssiden, hvilket kan forbedre pålideligheden af strømforsyningen og reducere ustabile faktorer. Transformertabet kan konverteres til elektricitetsafgifter, der bæres af brugeren.
3.Transformator af kassetypeer udstyret med et uafhængigt transformerrum, der hovedsageligt er sammensat af en transformer, et automatisk temperaturstyringssystem, belysning og sikkerhedsræk. Transformatoren udsender en masse varme, når den kører, så varmeaflednings- og ventilationsproblemerne er nøglepunkterne i bokstransformatordesignet. Varmen, der genereres af driften af transformeren, øger den indendørs temperatur, især når omgivelsestemperaturen er høj. Naturlig ventilation alene kan ofte ikke sikre pålidelig og sikker drift. Ud over brugen af naturlig ventilation til lille kapacitet er temperaturmålingsbeskyttelse generelt designet og tvungen udstødningstiltag bruges til at løse problemet. Systemet består hovedsageligt af en måleindretning, der kan måle transformerens stuetemperatur og olietemperatur og kontrollere udstødningsventilatorindgangen i henhold til det indstillede interval gennem manuelle og automatiske kontrolkredsløb. Transformatoren kan vælges som olie-nedbrydede eller tørtype. Fordi den tørre type er dyre, foretrækker brugerne generelt olie-nedbrydet type for at reducere omkostningerne uden særlige krav. Kapaciteten er generelt 100-1250 kVA, og det maksimale overstiger ikke 1600kva.
4. Lavspændingsrummet i bokstransformatoren har forskellige designstrukturer i henhold til de forskellige brugsbegivenheder for industrielle og minedriftsvirksomheder eller boligområder. De bokstransformatorer, der bruges i industrielle og minedriftsvirksomheder, skal designes separat til strømforsyning og belysning af strømforsyning. Når man måler lavspænding, kræver strømforsyningsbureauet separat måling af belysning af elektricitet, fordi enhedsprisen på belysningselektricitet er højere end for strømselektricitet. Stationen, der bruges i boligområder, behøver ikke at overveje problemet med strømelektricitet. Antallet af udgangsruter i lavspændingsrummet varierer afhængigt af transformerens og brugerbehovets kapacitet. Hvis kapaciteten er lille, og efterspørgslen er lille, kan færre ruter indstilles; Hvis kapaciteten er stor, og efterspørgslen er stor, kan der indstilles flere ruter. Det kan også fastlægges i et korridoroperationsformat.
