Transformeresammensætte alle mulige nøje udvalgte materialer. Hver enkelt bliver valgt for dets elektriske, magnetiske, termiske eller mekaniske egenskaber. Blandingen i en transformer skaber en balance mellem, hvor godt den fungerer, hvor pålidelig den forbliver, og hvad den koster. Materialevalg former virkelig dens overordnede funktion og hvor længe den holder.
Kernen i en transformer bruger specielt elektrisk stål. Det stål kanaliserer magnetisk flux ret effektivt.
●Kornorienteret siliciumstål, eller GOES, fungerer som go-to for effektive transformere. Den har omkring 2 til 3,5 procent silicium. Det øger den elektriske resistivitet og reducerer tab af hvirvelstrøm. Kornene bliver justeret ved koldvalsning og udglødning. De er på linje med magnetfeltets retning. Denne opsætning reducerer hysteresetab med så meget som 30 procent i forhold til ikke-orienteret stål.
● Amorft metal, ligesom Metglas, fungerer som en anden mulighed for virkelig højeffektive opsætninger. Det er en hurtigt størknet legering, normalt jern med bor og silicium. Uden en krystallinsk struktur falder det kernetab med 60 til 70 procent sammenlignet med almindeligt stål. Alligevel koster det mere i materialer. Det har også en tendens til at være mekanisk skrøbeligt.
●Cellulosebaserede materialer udgør den vigtigste solide isolering. Kraftpapir og trykplade passer til regningen. Nogle gange opgraderer de med aromatiske polyamider for varmebestandighed. Den porøse bygning lader olie eller harpiks trænge helt ind.
Viklinger har brug for materialer, der leder elektricitet godt. De kræver også solid mekanisk styrke.
●Electrolytic Tough Pitch Copper, eller ETP, viser vejen for viklinger. Det rammer 100 til 101 procent på International Annealed Copper Standard for ledningsevne. Dens duktilitet lader den danne komplekse snoede former. Sammenlignet med aluminium har det bedre mekanisk styrke. Det hjælper den med at håndtere kortslutninger mere effektivt.
●Aluminiumslegeringer dukker op på steder, hvor omkostningerne betyder meget. De giver omkring 61 procent af kobbers ledningsevne efter volumen. Efter vægt er det kun 30 procent. For at matche den nuværende kapacitet har de brug for ca. 1,6 gange tværsnitsarealet. På den positive side sparer de vægt og skærer i udgifterne til råvarer.
●Isolering på ledere omfatter papiromslag, som kraft eller termisk opgraderede typer. Polyester, såsom Dacron, eller polyamid som Nomex virker også. De isolerer sving til sving. Ofte imprægnerer lak eller harpiks dem for ekstra beskyttelse.
En lagdelt isoleringsopsætning forhindrer elektrisk nedbrud i at ske.
●Cellulosebaserede materialer udgør den vigtigste solide isolering. Kraftpapir og trykplade passer til regningen. Nogle gange opgraderer de med aromatiske polyamider for varmebestandighed. Den porøse bygning lader olie eller harpiks trænge helt ind.
●Flydende isolering klæber med mineralolie som det sædvanlige valg. Naturlige og syntetiske estere vinder terræn for bedre brandsikkerhed og miljøvenlighed. Disse væsker har en dielektrisk styrke på over 30 kilovolt. Ester-baserede har brandpunkter over 300 grader Celsius.

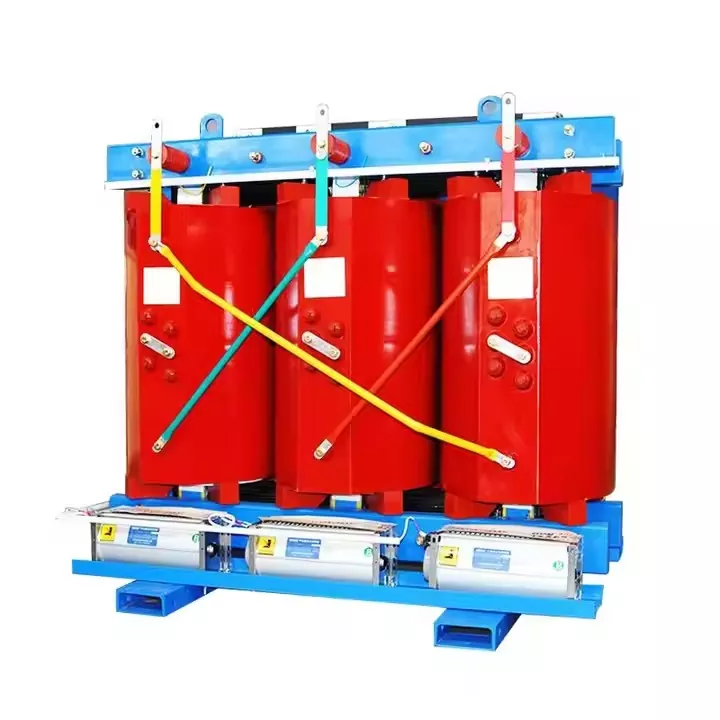

● Håndtag af solidt støbematerialetør-type transformere.Epoxy- eller polyesterharpikser omslutter viklingerne. De tilbyder mekanisk støtte og beskytter mod miljøet. Delvis udledning forbliver under 5 picoculombs.
● Tank og kabinet bruger kulstofstål, ofte ASTM A36-kvalitet. Belægninger modstår korrosion til udendørs brug. Hermetisk forseglede versioner kan gå med rustfrit stål. Radiatorer kommer også fra kulstofstål. Indvendige ledeplader styrer oliestrømmen.
●Bøsninger hænger ofte sammen med porcelæn til rutinemæssige anvendelser. Polymertyper, som silikonegummi, opsamler damp for lettere vægt og modstand mod hærværk. Indvendigt er ledere af kobber. De får sølv- eller tinbelægning.
●Konservatorsystemer bygget af stål. Fleksible membraner, såsom nitrilgummi eller fluorpolymer, holder olie væk fra luften udenfor.
●Køleudstyr inkluderer ventilatorer med aluminiumsvinger. Motorer bruger kugleleje- eller bøsningslejedesign. De vurderer for nonstop løb. Pumpehjul i opsætninger med forceret olie har tendens til at være bronze eller rustfrit stål.
●Trykaflastningsenheder har membraner af rustfrit stål eller specielle polymerer. De brister ved nøjagtige trykniveauer.
●Silica Gel går i vejret. Det inkluderer ofte koboltchloridindikator. Det skifter fra blå til pink, da det absorberer fugt.
●Overvågningssensorer bruger PT100 eller PT1000 platinmodstandstermometre til temperaturkontrol. Piezoresistive eller kapacitive typer håndterer trykovervågning.
●Imprægneringslak baseret på polyester, epoxy eller polyurethan. De beskytter mod fugt og tilføjer mekanisk stabilitet.
●Klæbemidler og tætningsmidler trækker fra silikone, polyurethan eller butylforbindelser. De forsegler pakninger og binder dele.
●Overfladebehandlinger anvender zinkrige primere. Polyurethan topcoats følger efter for korrosionsbeskyttelse. Tør filmtykkelse løber normalt 150 til 250 mikrometer.
Materialevalg i bygningstransformatorer viser hundrede års konstante justeringer. De afvejer elektriske behov mod mekaniske, termiske, miljømæssige og omkostningsfaktorer. Egenskaber i hver del påvirker effektiviteten, som kan ramme over 99,7 procent. De påvirker driftstiden, ofte 25 til 40 år. Miljøpåvirkning hænger også sammen. Materialevidenskab driver fremskridt inden for transformerteknologi. Nyere design hælder til bæredygtige muligheder. Genanvendelige metaller, biologisk nedbrydelige væsker og holdbar isolering spiller alle en rolle. Det skift peger på en cirkulær økonomi i branchen.
