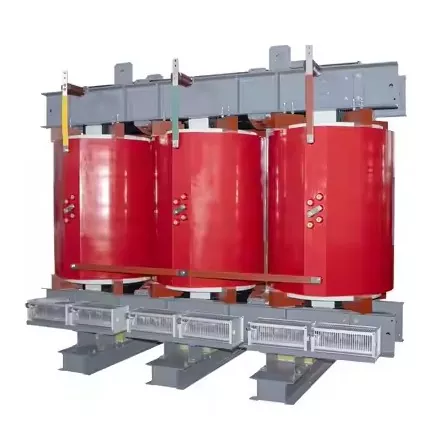

De vigtigste måder at afkøle dem på kommer ned til et par grundlæggende ting. For det første er der naturlig luftkøling, som går ved AN for luft naturlig. Denne afhænger helt af naturlig konvektion og stråling for at flytte varmen væk.
Varme opbygges i viklingerne og kernen, og opvarmer luften omkring den. Den varmere luft bliver lettere og stiger af sig selv. Derefter strømmer køligere luft ind fra bunden, mens den varme luft forlader gennem ventilationsåbningerne ovenpå. Dette holder en konstant strøm i gang hele tiden.
Designere sætter ventilationskanaler og luftveje inde i smarte steder for at øge flowet. De gør også ydersiden større med finner eller bølgede former for at hjælpe med at udstråle varme bedre. Du ser denne metode meget i mindre enheder, siger op til omkring 2.000 kVA. Den passer til steder med stabil belastning, der ikke er for tung.
Så er der tvungen luftkøling, kendt som AF for lufttvungen. Dette starter ved større strømbehov, eller når tingene overbelastes en smule. Den bruger blæsere til at presse luften hårdere og hurtigere.
Fans sidder langs aksen, rettet lige mod kernen og viklingerne. Sensorer i viklingerne overvåger temperaturen og styrer dem. Under normal drift, hvis temperaturerne forbliver under noget i retning af 110 grader C, sidder ventilatorerne bare inaktive.
Når varmen stiger, starter ventilatorerne op i trin, en eller flere ad gangen. Det øger kølingen meget. Transformatoren kan tage overbelastninger på 125 til 150 procent af dens rating i korte tider. Det gør den uden at skade isoleringen indeni.
Sammenlignet med kun naturlig luft, øger denne tvungne opsætning varmefjernelsen med 30 til 50 procent. Temmelig nyttigt til hårdere job.
Designere indbygger nu også fuld termisk styring. Det betyder, at sensorer og kontroller alle er bundet sammen. De bruger PT100 RTD'er eller termoelementer, der sidder fast lige i viklingerne til live temp aflæsninger.
Smarte controllere kører på mikroprocessorer. De holder øje med varmen og justerer nedkølingen i etaper. Du får alarmer, når vikarerne rammer sætpunkterne. Ventilatorer tænder og slukker efter behov. Hvis det bliver for varmt, sender de udløsningssignaler til beskyttelsesudstyr opstrøms.
Disse forbinder også via Modbus eller Ethernet til kontrol på afstand. Alt det hjælper med at holde tingene kørende.
Transformatorer følger indstillede temperaturklasser for isolering. Klasse B topper ved 130 grader C, med en 80 graders K-stigning over 40 grader C omgivende. Klasse F går til 155 grader C, hvilket tillader en stigning på 100 grader K over den samme omgivelse.
Klasse H når 180 grader C, med en stigning på 125 grader K over 40 grader C omgivende. Hver klasse sætter grænser for, hvor meget varme der opbygges sikkert.
Tekniken dækker forskellige måder, varme bevæger sig på. Ledning fører det fra kobberviklinger gennem isolering til det ydre kabinet. Konvektion lader bevægende luft trække varme fra de faste dele.
Stråling sender infrarød ud fra hot spots til køligere områder omkring. Alle tre arbejder sammen i designet.
Nogle faktorer afhænger af, hvor du placerer dentransformer. I store højder reducerer tyndere luft køleeffekten, så du reducerer eller tilføjer mere kapacitet. Varme omgivelser betyder, at du har brug for ekstra marginer eller bedre indbyggede systemer.
Støv eller forurening kræver filtre eller forseglede kabinetter på IP54-niveau eller derover. De beskytter, men kan bremse luftstrømmen et tryk.
Installation betyder meget for at holde kølingen effektiv. Du skal efterlade den rigtige afstand fra vægge og udstyr, så luften bevæger sig frit. Rumopsætningen har brug for ventilationskanaler, der trækker varmen godt ud, især med mere end én enhed.
Rengøring af luftveje og overflader nu og da holder ydeevnen op til specifikationerne. Spring over det, og tingene lider over tid.
