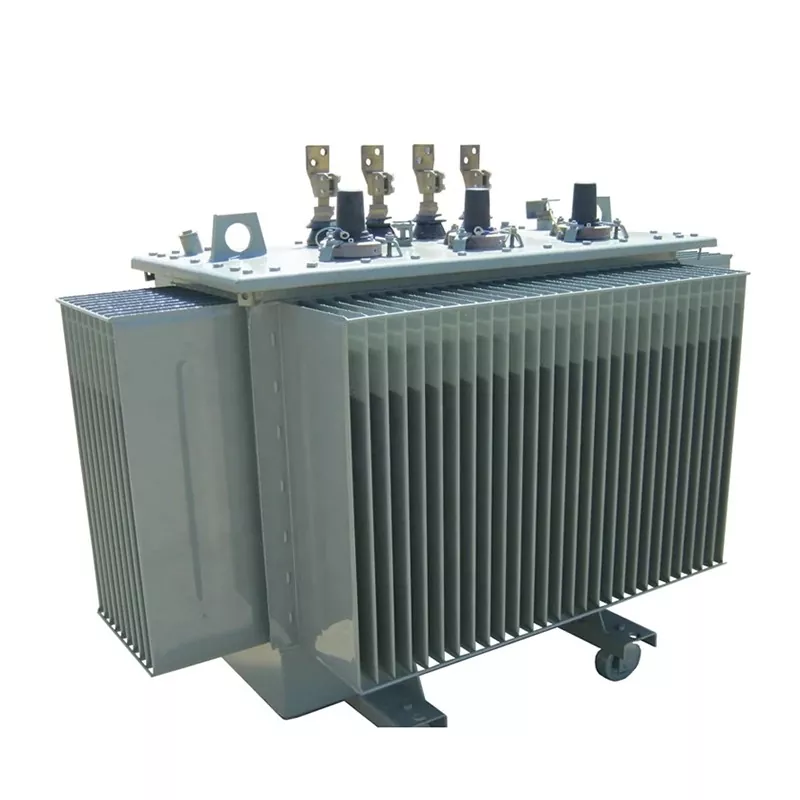

35kv lav-tab og on-load reguleringstransformer

De35kV lav-tab og on-load reguleringstransformerer en mellemspændingstransformator designet til stabil spændingsstyring i distributions- og understationssystemer. Den integrerer enon-load trinkobler (OLTC)der tillader spændingsjustering, mens transformeren er i drift, hvilket sikrer kontinuerlig strømforsyning uden afbrydelser. Lugao Power Co., Ltd. fremstiller høj kvalitettransformereved hjælp af premium siliciumstålkerner, pålidelige viklinger og isolerende transformerolie for at opnålavt energitab, høj effektivitet og lang levetid. Disse transformere er meget udbredt i kraftværker, transformerstationer og industrielle eldistributionsnetværk.

Parameter

Kapacitet y	GB/20052-2020			impedansspænding (%)	ingen belastning strøm (%)	Vektorgruppe	Udvid d Conne aktion
	(S13)
	tab uden belastning	belastningstab
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 ELLER Dyn11	±2*2. 5 % ELLER±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Hvordan fungerer en 35kV lav-tab og on-load reguleringstransformer?

De35kV lav-tab og on-load reguleringstransformerfungerer baseret på elektromagnetisk induktion, mens der integreres et OLTC-system for at justere spændingsniveauer under drift.

Arbejdsprincip

• Elektrisk energi overføres mellem viklinger gennem elektromagnetisk induktion.
• OLTC-mekanismen ændrer transformatorens udtagsposition uden at afbryde strømforsyningen.
• Transformatorolie cirkulerer inde i tanken for at aflede varme og give isolering.
• Radiatoren afgiver varme til den omgivende luft for at opretholde en sikker driftstemperatur.

Hovedapplikationsscenarier

De35kV lav-tab og on-load reguleringstransformerer meget udbredt i mellemspændingsstrømsystemer, hvor stabil spænding og pålidelig strømforsyning er kritisk.

• Elproduktionsanlæg
• Elektriske transformerstationer
• Industrielle strømdistributionssystemer
• Byens elnet
• Minedrift og tung industri
• Vedvarende energinetforbindelser

Fordele ved On Load Tap Changer Transformer

• Kontinuerlig spændingsreguleringuden at afbryde strømforsyningen.
• Forbedret gitterstabilitetfor fluktuerende belastningsforhold.
• Mindre energitabpå grund af optimeret transformerdesign.
• Længere levetidmed højkvalitets isolering og oliekøling.
• Pålidelig ydeevnei komplekse strømdistributionsnetværk.

Forskellen mellem OLTC og Off Load Tap Changer

Feature	OLTC transformer	Off Load Tap Changer
Spændingsjustering	Justerbar under drift	Kræver nedlukning
Strømforsyningsafbrydelse	Ingen afbrydelse	Strømmen skal afbrydes
Anvendelse	Store net, transformerstationer	Små eller stabile lastsystemer
Operationel fleksibilitet	Høj	Begrænset

Hvorfor bruge en 35kV lav-tab og on-load reguleringstransformator?

• Opretholdestabil udgangsspændingi svingende belastningsmiljøer.
• Reducereenergitab og driftsomkostninger.
• Forbedreelsystemets pålidelighed og effektivitet.
• Velegnet tilmoderne smart grid og industrielle strømsystemer.
• Sørg for uafbrudt strømforsyning under spændingsjusteringer.

Vedligeholdelse af OLTC Power Transformer

• Kontroller regelmæssigt transformatoroliestand og oliekvalitet.
• Undersøg OLTC-mekanismen for jævn koblingsfunktion.
• Overvåg driftstemperatur og belastningsforhold.
• Sørg for, at radiatoren og kølesystemet forbliver uhindret.
• Udfør periodisk isolering og elektrisk test.

Hvorfor vælgeLugao?

• Professionel 35kv lav-tab og on-load regulering transformator producentmed mange års brancheerfaring.
• Råvarer af høj kvalitetinklusive silicium stålplader og premium viklinger.
• Lavt tab og energieffektivt designat reducere driftsomkostningerne.
• Strenge internationale teststandardersikre pålidelig ydeevne.
• Hurtig leveringmed minimum ordre på en enhed.
• Professionel teknisk support og eftersalgsservice.
• Produkter eksporteret tilCentralasien, Afrika og andre globale markeder.

FAQ

Hvad er den typiske levetid for en 35kV lav-tab og on-load reguleringstransformator?

Med korrekt vedligeholdelse kan transformeren fungere pålideligt i mere end 25 år.

Hvilken kølemetode bruges?

Detransformerbruger olie-nedsænket køling.Transformer olieoverførslervarme fra viklingerne og kernen til radiatoren for effektiv varmeafledning.

Kan spændingen justeres under drift?

Ja. OLTC-systemet tillader spændingsjustering uden at afbryde strømforsyningen.

Hvilke industrier bruger almindeligvis denne transformer?

Elværker, transformerstationer, tung industri, minedrift og vedvarende energiprojekter bruger almindeligvis35kV lav-tab og on-load reguleringstransformer.
